EMVS-TL
Bouclier Electromagnetique Pour Vehicules - Détecteur d’IED et UXO pour la protection des véhicules
EMVS-TL
Bouclier Electromagnetique Pour Vehicules - Détecteur d’IED et UXO pour la protection des véhicules

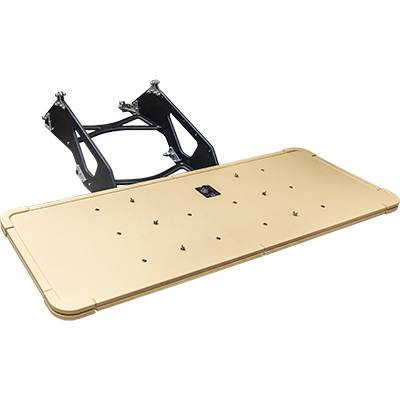

- Le système est extrêmement compact et simple il se compose de 4 parties: une antenne de recherche avec son électronique embarquée; un cadre support; un adaptateur de montage sur le véhicule; une unité de signalisation montée dans la cabine du véhicule.
- Le montage est très rapide et ne demande pas d’outils.
- Le bouclier de détection électromagnétique permet d’inspecter une zone comprenant l’espace situé en-dessous et sur les côtés de l’antenne.
- La technologie par induction électromagnétique (EMI) utilisée est 100% digitale.
- Le système est conçu avec des matériaux spéciaux, résistant aux chocs mécaniques.
Dépliant
Manuels
Le CEIA EMVS-TL est un système complet visant la détection des UXO et ERW métalliques. Ce système est conçu pour donner un signal visuel et sonore immédiat lorsque qu’un engin explosif est détecté.

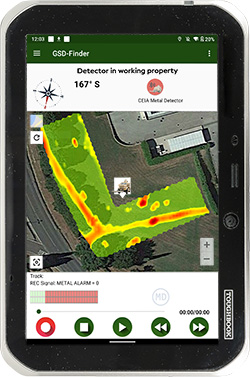

Real-time detection and post-processing mapping
- Type d’appareil: Détecteur d’IED et UXO pour la protection des véhicules
- Nom de l’appareil: (EMVS) Bouclier électromagnétique pour véhicules
- Principe de fonctionnement: EMI – Induction Electromagnétique
- Technologie: Antenne avec électronique embarquée
- Interface externe: Câble d’alimentation, câbles de communication
- Alimentation: 20 – 30 VDC, 35 W max
- Installation: Frontale à 2 mètres de distance du véhicule
- Dimensions: Antenne et électronique 2500 mm x 1000 mm x 50 mm
- Fixation au véhicule: Fixation rapide par support à haute résistance sur points d’ancrage fixes. S’adapte sur la plupart des véhicules
- Poids total: 215 kg
- Type d’alarme: Visuelle et sonore délivrées sur le terminal placé dans la cabine du conducteur et raccordé par liaison série avec l’antenne.
- Hauteur d’utilisation: 750 mm depuis le sol
- Cibles détectées: UXO et IED métalliques
- Compensation de sol: Automatique
- Discrimination: Permet de repérer les engins explosifs sans être perturbé par la minéralisation du sol et les objets métalliques de taille moyenne qu’il contient
- Température de fonctionnement: de -20°C to +70°C
- Degré de protection: IP68
- Autodiagnostic: Système d’autodiagnostic détectant les composants ne fonctionnant pas et les ruptures de câbles
Download Specifications
Adjustable sensitivity
LCD Display
- Text messages and signal intensity bar-graph
Acoustical alarm with adjustable volume
- 85 dBA max with external speaker
Power supplyAntenna array protection degree (iec 529)
- IP68 (immersion until 2 m)
Temperature
- Storage: -55 to +70 °C
- Operative: -20 to +70 °C
Conformity
- MIL-STD-810H compliant with international standards for radio interference and human exposure to electromagnetic fields
Maximum Vehicle Speed
- 5 km/h (with the EMVS installed)
Dimensions (mm)
- Antenna array: 2500 mm x 1000 mm x 50 mm
- Support frame: 2800 mm x 950 mm x 630 mm
- Adapter: 1170 mm x 730 mm x 300 mm
Weights
- Antenna array: 61 kg
- Support frame: 86 kg
- Adapter: 90 kg
