SÉCURITÉ IRM


MSDW

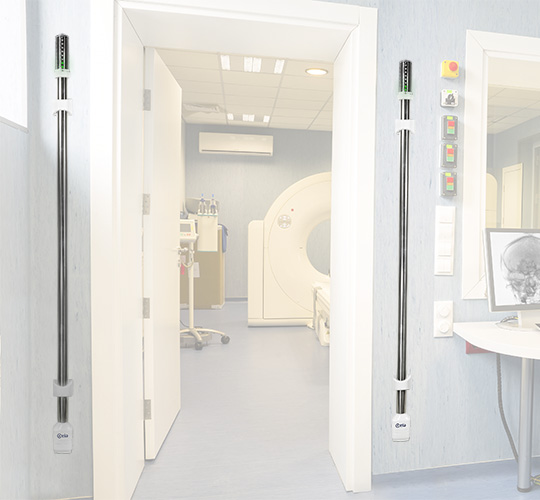

Détecteur ferromagnétique mural pour la sécurité des personnes et des systèmes dans les services d’IRM







VIDEO PRESENTATION

Plus d'informations



Présentation de la société
Certification ISO 9001

  • Détection préventive d’objets ferromagnétiques et magnétisés pouvant provoquer un « effet projectile » dans la salle d’IRM
  • Localisation précise des objets avec indication visuelle multizone et alarme sonore
  • Conception extrêmement durable en acier inoxydable et plastiques renforcés à résistance élevée aux chocs
  • Utilisable partout dans les zones d’accueil et de préparation (Zone II ou III) excepté dans la salle d’examen
  • Jusqu’à 70,000 évènements enregistrés localement (structure PEPS) avec traçabilité des alarmes, changements de paramètres et diagnostics
  • Programmation des paramètres opérationnels et téléchargement des données enregistrées par smartphone, tablette ou PC
  • Alimenté via port Ethernet (PoE) ou par alimentation externe CA/CC
  • Les détecteurs ferromagnétiques CEIA MSD sont largement déployés


Dépliant
Click To View English - US Brochure




Manuels



MSDW

Détection sur toute la hauteur de la personne; technologie de pointe, conception compacte; extrêmement durable et fiable

MSDW - detail

Ferromagnetic Detector Management App

Contrôles et indicateurs

  • Programmation des paramètres opérationnels et téléchargement des données enregistrées via smartphone, tablette ou PC
  • Sécurité: Programmation aux niveaux Utilisateur et Super-Utilisateur protégé par mot de passe
  • Signal d'alarme et de statut lumineux multicolore
    • Lumière verte
      • Fonctionnement normal, aucune détection
    • Lumière jaune
      • Détection d’objet ferromagnétique en dessous du seuil d’alarme
    • Lumière rouge
      • Détection d’objet ferromagnétique au-dessus du seuil d’alarme: Indication d’alarme sur toute la hauteur ; Indication d’alarme proportionnelle à l’intensité du signal ; Indication avec 5 zones de localisation ; Indication d’alarme sur toute la hauteur suivie de l’indication de zone
      • Lampe clignotante : alarme de diagnostic
    • Lumière bleue
      • Connexion dispositif Bluetooth en cours
  • Alarme sonore
    • Indication d'alarme pour cible au-dessus du seuil d'alarme :
      • Tonalité fixe
      • Tonalité variable selon l’intensité du signal
      • Une seule impulsion pour la localisation de la cible
    • Possibilité de sélectionner la tonalité d’alarme, continue ou intermittente
    • Signal d'autodiagnostic : tonalité intermittente
  • Oreillette Bluetooth (accessoire)
    • Retransmet toutes les indications sonores, avec l’ajout du contrôle de la connexion Bluetooth


Alimentation

  • Via port Ethernet, PoE Classe 0 conforme à la norme IEEE 802.3af/IEEE 802.3at Type 1
  • Via câble d’alimentation externe de 24Vcc
  • Via alimentation externe CA/CC [Accessoire]


Entrées / Sorties

  • Réseau Local port Ethernet, PoE Classe 0 conforme à la norme IEEE 802.3af/IEEE 802.3at Type 1
  • Port d’ENTRÉE/SORTIE. Connecteur multi-usage de type 8 pôles, M12, Mâle, qui supporte les connexions suivantes:
    • Alimentation. Tension : 24Vcc ±10%, 0.25A max
    • Communication par port série RS-232
    • Relai en sortie, activé en cas d’alarme ou d’alerte de diagnostic. État d’opération modifiable: contact ouvert ou fermé. Caractéristiques électriques : 0.4A max, 30Vcc.
    • Entrée d’Inhibition. Connexion à 2 pôles à isolation galvanique. Caractéristiques électriques : de 5 à 12 Vcc.


Environnement opérationnel

  • Température de fonctionnement : -10°C à +65°C
  • Température d’entreposage : -37°C à +70°C
  • Humidité Relative : 0 à 95%, sans condensation


Poids

  • 3,5 Kg


Dimensions

  • 90 mm x 73 mm x 1820 mm (L x l x h)


Informations d’expédition

  • Dimensions (L x l x h) : 200 mm x 160 mm x 2170 mm
  • Poids: 10 Kg


Indice de protection

  • IP55


Accessoires disponibles

  • Fonction d’activation audio Bluetooth, oreillette et chargeur ; code 88919

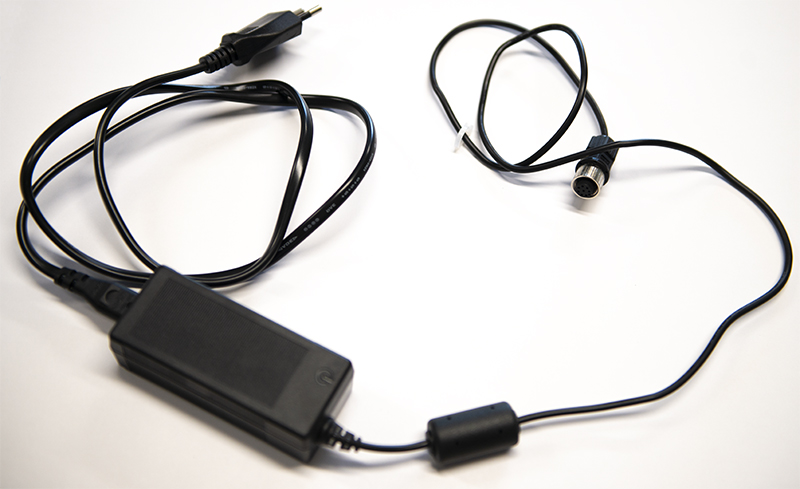

  • Alimentation externe CA/CC ; code 91553
  • App CEIA FMD : l’application permet d’effectuer le suivi du dispositif, d’ajuster les paramètres et télécharger les données enregistrées. Disponible sur Google Play Store. EXIGENCES : Android 7.0 ou version ultérieure, interface Bluetooth disponible

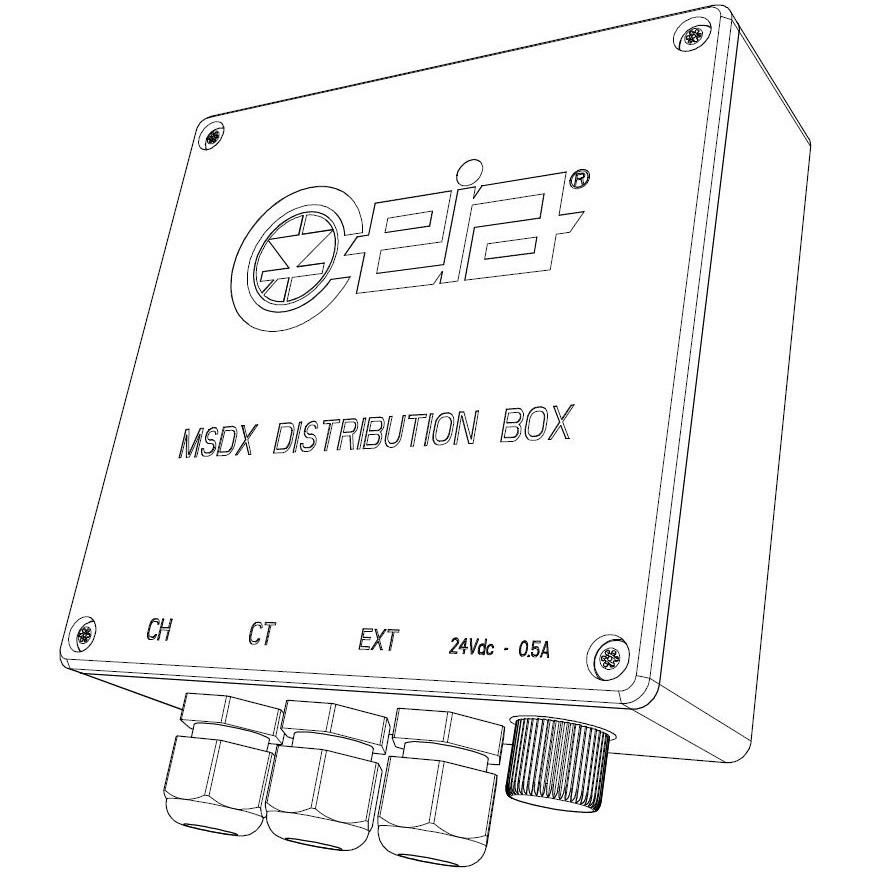

  • MSDX Distribution Box - Accessoire utilisé pour l’installation des dispositifs CEIA MSDW, conçu pour simplifier les connexions entre les détecteurs et les dispositifs externes. Il permet de connecter un seul détecteur (unité initiale - CH) ou les deux (unités initiale et finale - CH et CT), afin d’avoir une seule source d’alimentation - Code 106913

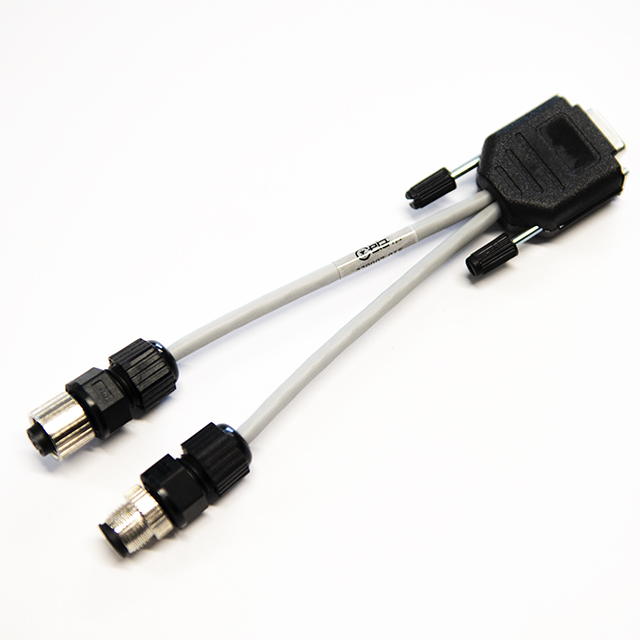

  • Câble de service pour connexion RS-232 ; code 91556
  • Tapis de positionnement : tapis auto-adhésif avec indication de la position et de la rotation; code 94590


Conformité

  • Sans danger pour les porteurs de stimulateurs cardiaques ou autres implants médicaux
  • Conforme aux normes électromagnétiques applicables en matière d'exposition des personnes et de sécurité des porteurs de stimulateurs cardiaques
  • Certifié et conforme aux normes internationales applicables en matière de sécurité électrique et de compatibilité électromagnétique.
