SÉCURITÉ IRM


MSDW

Détecteur ferromagnétique mural pour la sécurité des patients et des systèmes dans les services d’IRM







VIDEO PRESENTATION

Plus d'informations





Presentation

Click To View GB Brochure
Click To View I Brochure
Click To View E Brochure
Click To View d Brochure








  • Détection préventive d’objets ferromagnétiques et magnétisés pouvant provoquer un « effet projectile » dans la salle d’IRM
  • Localisation précise des objets avec indication visuelle multizone et alarme sonore
  • Conception extrêmement durable en acier inoxydable et plastiques renforcés à résistance élevée aux chocs

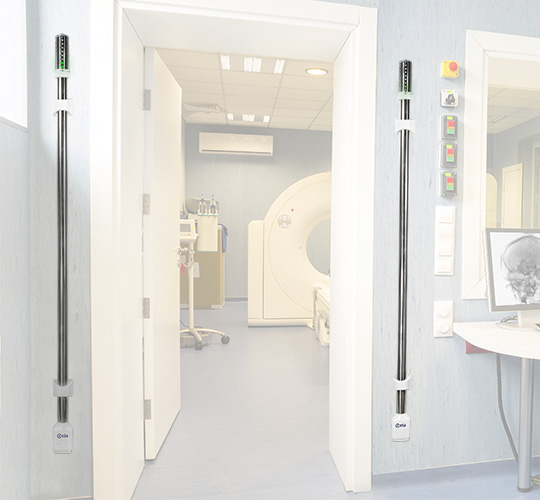

  • Utilisable partout dans les zones d’accueil et de préparation (Zone II ou III) excepté dans la salle d’examen
  • Jusqu’à 70,000 évènements enregistrés localement (structure PEPS) avec traçabilité des alarmes, changements de paramètres et diagnostics
  • Programmation des paramètres opérationnels et téléchargement des données enregistrées par smartphone, tablette ou PC
  • Alimenté via port Ethernet (PoE) ou par alimentation externe CA/CC
  • Les détecteurs ferromagnétiques CEIA MSD sont largement déployés

Dépliant
Click To View GB Brochure
Click To View I Brochure
Click To View E Brochure
Click To View PT Brochure


MSDW

Détection sur toute la hauteur de la personne; technologie de pointe, conception compacte; extrêmement durable et fiable

Description

MSDW - detail

App CEIA FMD

Contrôles et indicateurs

  • Programmation des paramètres opérationnels et téléchargement des données enregistrées via smartphone, tablette ou PC
  • Sécurité: Programmation aux niveaux Utilisateur et Super-Utilisateur protégé par mot de passe
  • Signal d'alarme et de statut lumineux multicolore
    • Lumière verte
      • Fonctionnement normal, aucune détection
    • Lumière jaune
      • Détection d’objet ferromagnétique en dessous du seuil d’alarme
    • Lumière rouge
      • Détection d’objet ferromagnétique au-dessus du seuil d’alarme: Indication d’alarme sur toute la hauteur ; Indication d’alarme proportionnelle à l’intensité du signal ; Indication avec 5 zones de localisation ; Indication d’alarme sur toute la hauteur suivie de l’indication de zone
      • Lampe clignotante : alarme de diagnostic
    • Lumière bleue
      • Connexion dispositif Bluetooth en cours
  • Alarme sonore
    • Indication d'alarme pour cible au-dessus du seuil d'alarme :
      • Tonalité fixe
      • Tonalité variable selon l’intensité du signal
      • Une seule impulsion pour la localisation de la cible
    • Possibilité de sélectionner la tonalité d’alarme, continue ou intermittente
    • Signal d'autodiagnostic : tonalité intermittente
  • Oreillette Bluetooth (accessoire)
    • Retransmet toutes les indications sonores, avec l’ajout du contrôle de la connexion Bluetooth


Alimentation

  • Via port Ethernet, PoE Classe 0 conforme à la norme IEEE 802.3af/IEEE 802.3at Type 1
  • Via câble d’alimentation externe de 24Vcc
  • Via alimentation externe CA/CC [Accessoire]


Entrées / Sorties

  • Réseau Local port Ethernet, PoE Classe 0 conforme à la norme IEEE 802.3af/IEEE 802.3at Type 1
  • Port d’ENTRÉE/SORTIE. Connecteur multi-usage de type 8 pôles, M12, Mâle, qui supporte les connexions suivantes:
    • Alimentation. Tension : 24Vcc ±10%, 0.25A max
    • Communication par port série RS-232
    • Relai en sortie, activé en cas d’alarme ou d’alerte de diagnostic. État d’opération modifiable: contact ouvert ou fermé. Caractéristiques électriques : 0.4A max, 30Vcc.
    • Entrée d’Inhibition. Connexion à 2 pôles à isolation galvanique. Caractéristiques électriques : de 5 à 12 Vcc.


Environnement opérationnel

  • Température de fonctionnement : -10°C à +65°C
  • Température d’entreposage : -37°C à +70°C
  • Humidité Relative : 0 à 95%, sans condensation


Poids

  • 3,5 Kg


Dimensions

  • 90 mm x 73 mm x 1820 mm (L x l x h)


Informations d’expédition

  • Dimensions (L x l x h) : 200 mm x 160 mm x 2170 mm
  • Poids: 10 Kg


Indice de protection

  • Pour usage intérieur et extérieur


Accessoires disponibles

  • Fonction d’activation audio Bluetooth, oreillette et chargeur ; code 88919

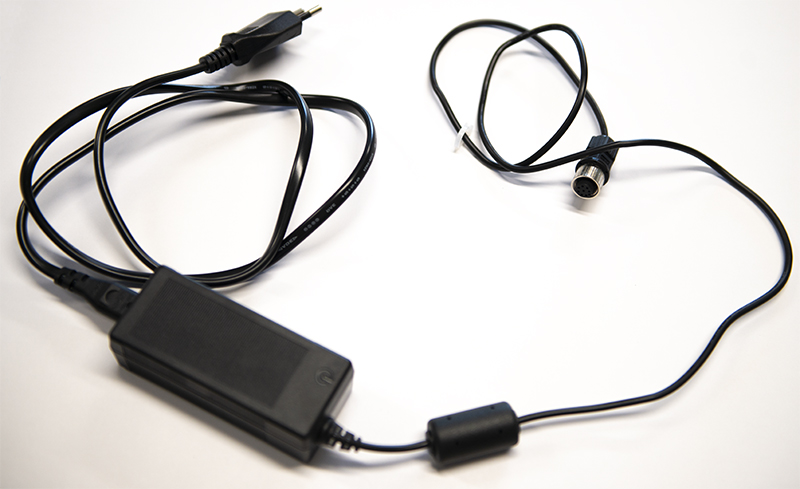

  • Alimentation externe CA/CC ; code 91553
  • App CEIA FMD : l’application permet d’effectuer le suivi du dispositif, d’ajuster les paramètres et télécharger les données enregistrées. Disponible sur Google Play Store. EXIGENCES : Android 7.0 ou version ultérieure, interface Bluetooth disponible

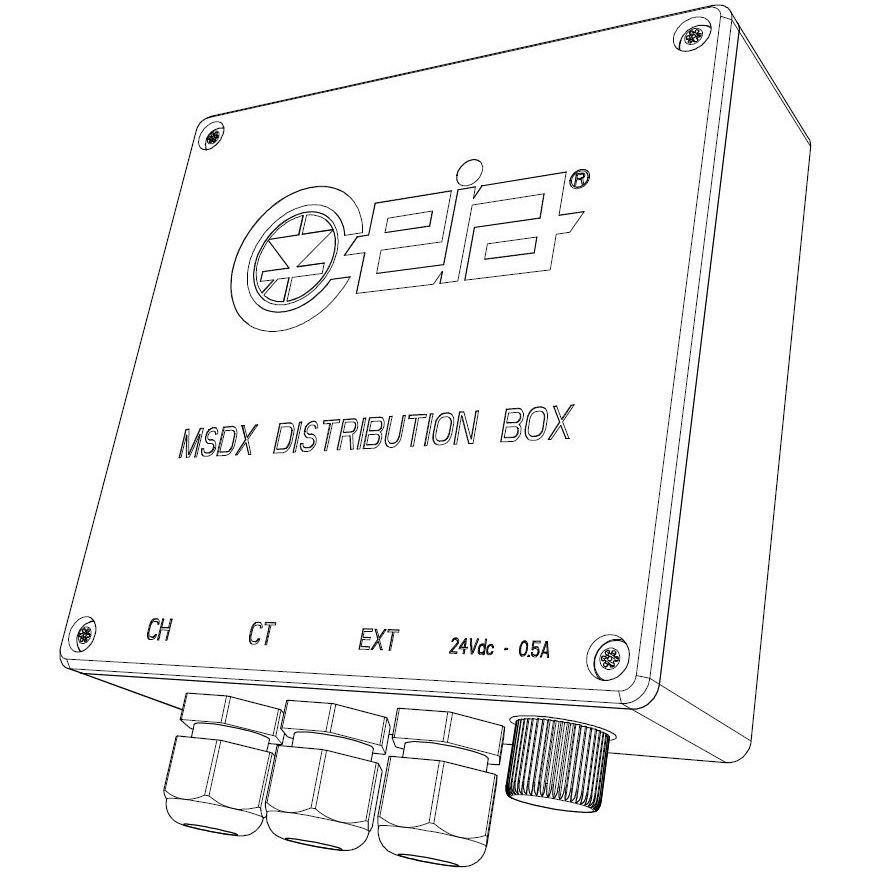

  • MSDX Distribution Box - Accessoire utilisé pour l’installation des dispositifs CEIA MSDW, conçu pour simplifier les connexions entre les détecteurs et les dispositifs externes. Il permet de connecter un seul détecteur (unité initiale - CH) ou les deux (unités initiale et finale - CH et CT), afin d’avoir une seule source d’alimentation - Code 106913

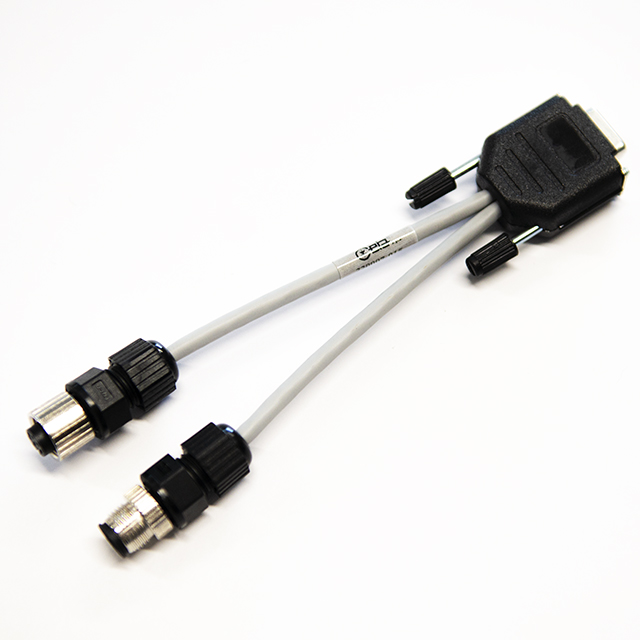

  • Câble de service pour connexion RS-232 ; code 91556
  • Tapis de positionnement : tapis auto-adhésif avec indication de la position et de la rotation; code 94590


Conformité

  • Sans danger pour les porteurs de stimulateurs cardiaques ou autres implants médicaux
  • Conforme aux normes électromagnétiques applicables en matière d'exposition des personnes et de sécurité des porteurs de stimulateurs cardiaques
  • Certifié et conforme aux normes internationales applicables en matière de sécurité électrique et de compatibilité électromagnétique.
