Detectores de Metales INDUSTRIALES

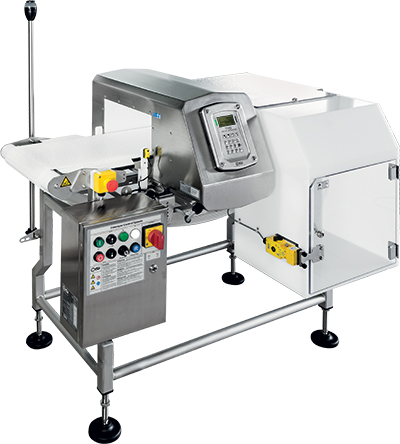

THS/FBB

Sistema de banda elástica de transporte


Supermarket specifications compliant
  • Cinta de transporte integrada al detector de metales y sistema de expulsión
  • Estructura y componentes en Acero Inoxidable AISI 304 compatible con normativa alimentaria y partes plásticas (FDA, USDA)
  • Ajuste digital de velocidad de cinta
  • Alta inmunidad a interferencias ambientales
  • Sistema de expulsión por chorro de aire, pistón neumático o por parada de cinta
  • Facilidad de limpieza e inspección
  • Alto rendimiento de motor motriz con cobertura de protección en acero inoxidable y alta capacidad de tracción


Manuales

THS/FBB

La mejor solución en Detección de Metales para el cumplimiento de regulaciones: (CE) No 852/2004 y FDA título 21 CFR110 sobre requerimientos en manufacturas, embalaje o manejo de alimentos de consumo humano. Total cumplimiento con normativa HACCP y GMP, Los Detectores de Metales CEIA están certificados con ISO 9001 y su construcción con materiales aprobados por CE y FDA.

Descripción

Cumplimiento de FDA 21 Parte 11

La serie THS 21 de Detectores de Metales, es un instrumento de medición de alta sensibilidad y precisión. Los datos relacionados a cada detección y expulsión son almacenados en eventos memorizados y certifican la calidad de producción; la auto-inspección y los programas de operaciones, así como pruebas periódicas de fases de funcionabilidad usando testigos metálicos.

La FDA título 21 Parte 11 prescribe rigurosamente el criterio de acceso a la programación y protección de datos informatizados, los cuales deben estar totalmente adaptados al firmware de la Serie THS 21 de CEIA.

De esta manera, se cumplen los requerimientos sobre seguridad, integridad y trazabilidad.

El nuevo Sistema Global de Auto-Aprendizaje provee simultáneamente la máxima sensibilidad a todos los metales partiendo de un solo paso para la adquisición

La Serie THS 21 emplea un sistema exclusivo de auto-aprendizaje para productos alimentarios el cual permite optimizar la sensibilidad de detección en todos los metales con la máxima velocidad y precisión, equivalente a cientos de pasos convencionales. Resultados en niveles de precisión y eficiencia nunca obtenidos en el pasado.

Sistema continúo de control de Auto-Calibración para máxima veracidad y constancia de rendimiento sobre el tiempo con cambios ambientales

Se entiende por las señales específicas enviadas a la cadena de transmisión y recepción del detector de metales, la monitorización constante de las características de detección que se llevan a cabo con compensación consecuente y constante de cualquier variación causada por factores ambientales. El resultado es un sistema estable y constante en rendimiento de detección y neutralización del efecto-producto.

Función Continua de Auto-Test para maximizar la seguridad de Producción

Se envían automáticamente estímulos especiales electrónicos a la cadena de transmisión y recepción del detector de metales de la serie THS 21, causando éstos variaciones en la señal de detección, las cuales proveen comprobaciones en las características de detección. Estas variaciones son comparadas con los valores de referencia guardados en la fábrica al momento de la prueba de calibración inicial. Esto genera un certificado de comprobación de la sensibilidad del sistema, cualquier desviación de éste permite tolerancias que son seguidas por la señal almacenando la anomalía que se presenta.

Medición automática de la compatibilidad ambiental y de instalación

La serie THS 21 introduce nuevas herramientas para la instalación y mantenimientos técnicos los cuales permiten su medición en cuanto a la compatibilidad ambiental del detector de metales.

Las mediciones incluyen compatibilidad ambiental general mecánica y electromagnética, y el examen automático del grado de interferencia metálica con la cinta de transporte.

Esta función se convierte aun más importante cuando se consideran los niveles de sensibilidad de detección más elevados en la serie de detectores de metales THS 21.

Interfaz moderna, intuitiva y robusta

  • Diseño industrial avanzado.
  • Rápida introducción de datos con extensión de teclado.
  • Fácil lectura, alto contraste gráfico en pantalla.
  • Robustez, teclado de acero inoxidable anti vandálico. La Serie de Detectores de Metales THS 21 mantiene la total compatibilidad de programación y procesos de selección de parámetros ya implementados en versiones anteriores de la familia THS. Adicionalmente hay una nueva pantalla de grafica orgánica con alto contraste (3000:1) y un ángulo de visión de 180º, así como un keypad extendido para teclas de rápido acceso.
  • Función de Acceso Rápido. Una nueva función, simplemente activada presionando una tecla dedicada, permite acceder a las funciones más frecuentemente utilizadas. Estas funciones son programables por el operador y mantienen los criterios de protección de acceso de acuerdo a los requerimientos de la FDA título 21 parte 11
  • Amplia Memoria de Producto: 500 entradas con selección sencilla y alfabética de coincidencia de patrones. Una memoria capacitada incorporada permite guardar hasta 500 productos, cada uno identificable por una línea específica alfanumérica. Los productos son automáticamente listados en orden alfabético y las búsquedas se facilitan por un reconocimiento progresivo de los carácteres seleccionados en el teclado./li>


Conectividad Bluetooth

En la serie THS 21, se pueden hacer conexiones al detector de metales directamente mediante un dispositivo Bluetooth incorporado en el módulo del cuadro de control, sin contacto físico. En consecuencia ahorrando tiempo y ganando seguridad en el personal técnico y operativo.

La conexión Bluetooth puede usarse para la programación y monitorización de las señales mediante el programa de CEIA MD-SCOPE, pudiendo transferir los datos contenidos en la memoria de eventos del Detector de metales.

Capacidades sofisticadas en la Comunicación por Red

La Serie de detectores de metales THS 21, ofrece un amplio rango de capacidades en su interfaz: La versión estándar incluye dos conexiones en serie RS-232, (las cuales pueden ser usadas para integrar sistemas o controladores de procesos), y una interfaz Bluetooth.

También dispone bajo pedido de módulos conexión para redes Ethernet.

Especificaciones

Special features

  • Conveyor belt with integrated THS/21x Metal Detector and ejection system
  • Full compliance with HACCP criteria
  • Structure and components in stainless steel and food-compatible plastic parts (EU, FDA, USDA compliant)
  • Conveyor belt (flat or modular) made from certified food-safe materials
  • System designed to the latest, most stringent safety standards
  • Conveyor Control System compliant with UL 508A and CSA-C22.2 No. 14-05 standards (on request)
  • High-reliability motor with stainless steel protective cover, high drive capacity version
  • Easy belt alignment
  • Digital speed adjustment
  • Quick and easy to clean
  • Easy maintenance and inspection
  • Up to 500 product data memories, selectable by local programming or network software
  • Up to 40 definable users with username and password
Data management
  • Electronic records and Signature Management compliant with CFR 21, Part 11
    • Data security
    • Data integrity
    • Data traceability
Ejection systems
  • Belt stop, pneumatic pusher ejection, air jet ejection, deviator arm, belt reversing (only on THS/FBB), belt retraction (THS/MBR). Other modes available upon request.
Events storage
  • Complete monitoring of occurred events
    • Ejections
    • Test results
    • Programming accesses
    • Programming operations
    • Faults
I/O interfaces
  • RS232, Auxiliary RS232, Bluetooth, Ethernet interface (on request), WI-FI and USB (on request)
Signalling
  • Acoustic: Via external buzzer and internal buzzer
  • Optical
    • Graphic display with bar-graph indication
    • Light indicators on control unit
      • RED: Alarm or Fault
      • GREEN: Power on
    • External beacon
      • RED: Alarm or Fault
      • AMBER: Alarm (optional)
      • BLUE: Test request (optional)
Programming
  • Local: built-in keyboard and high-contrast display
  • Remote: through computer connected via Bluetooth, RS232, Ethernet or WiFi and managed with CEIA MD-Scope software, THS Production Plus software or any other terminal emulation program or through Web Server (with optional IXC card)
Inputs
  • Conveyor Control System: Ejection confirmation, Photocell, Reset, Low pressure, Encoder, Bin full, Emergency buttons, Barcode reader, Following Conveyor, Inhibition, Bin absent, Ejector position check, Ejector check
Outputs
  • Conveyor Control System: Test request, Upstream conveyor, System ready, Ejection in progress, Alarm, Ejector, External beacon
Self-diagnosis system
  • An internal self-diagnosis system continuously monitors Metal Detector functional efficiency. In the event of a fault, a message is shown on the control display and all alarm indicators are activated together with corresponding relays.
Safety and security
  • Protection degree
    • THS/21E Metal Detector: IP65
    • THS/21 - THS/MS21 Metal Detectors: IP66 – IP69K
    • THS/FBB, THS/MBB, THS/MBR: IP65
    • THS/RB-800: Control System certified: Type 4X-12 (UL 50) available \ Conveyor System: IP54 (IEC 529) - IP69K available on request
    • On UL versions, the Conveyor Control System has a 4X-12 certified degree of protection
    Noise emissions
    • Noise level as per Directive 2006/42/EC: <70 dB(A); <130 dB(C)
    Electrical insulation
    • Compliant with international standards for safety and radio interference
Supply
  • Control Power Box
    • Voltage: 115 V: 100-120 VAC / 230 V: 200-240 VAC
    • Frequency and phase: 50/60 Hz - single phase
    • Full load current (FLA): 115 V: 11.2 A (15.6 A for THS/MN21) \ 230 V: 11.4 A (15.8 A for THS/MN21)
  • Motor
    • Nominal voltage: 230 V triphase
    • Maximum power: 115 V: 0.37 kW (0.5 hp) \ 230 V: 0.75 kW (1 hp)
  • Compressed air
    • Pressure: 600-1000 kPa
    • Flow: 50 litres/min (piston ejector) \ 600 litres /min (air blow ejector, optional)
Environmental conditions
  • Temperature
    • Operating: -10 to +55 °C
    • Storage: -40 to +70 °C
  • Relative humidity
    • Operating – Storage: 5 to 90 %, non-condensing
  • Altitude
    • ≤1000 m characteristic. For details of other altitudes, contact the Sales Department
Management software
  • THS Production software for statistical and operational management of networked THS systems
  • MD-SCOPE for maintenance and programming operations
