Detectores de Metales INDUSTRIALES


THS/FFV21 series

Sistema integrado de caída libre con detector de metales y válvula de expulsión


Fully
HACCP and GMP
compliant






Visítenos
Warsaw Pack
Warsaw - Poland
Feb 27 - Mar 1, 2018
Expositor: Fenix Systems - Hall E Booth A1

Salima Technology
Brno - Czech Republic
Feb 27 - Mar 2, 2018
Expositor: CEIA S.p.A.

Anuga Food Tech
Cologne - Germany
Mar 20 - 23, 2018
Expositor: CEIA S.p.A. - Hall 6.1 Booth A019

Exposiciones y Eventos >>

  • Control de calidad innovador de productos en polvo y granulados
  • Detección y expulsión de contaminantes metálicos de acero inoxidable, magnéticos y no magnéticos
  • Rápida velocidad de detección y rechazo
  • Operaciones a prueba de fallos
  • Estructura y componentes de acero inoxidable AISI 316L y piezas de plástico compatibles con aplicaciones alimentarias (conformes con UE, FDA)
  • Tamaño muy compacto
  • Versión ATEX disponible


Manuales

THS/FFV21 series

El Sistema integrado THS/FFV21 de CEIA se ha diseñado especialmente para la inspección de productos en polvo y granulados y la eliminación de cualquier metal contaminante, ya sea magnético, no magnético o acero inoxidable.

Description

THS/FFV21 series - detail

THS/FFV21 conformidad con ATEX: Conformidad con la Directiva ATEX 2014/34/UE «sobre los aparatos y sistemas de protección para uso en atmósferas potencialmente explosivas»; Clasificación de protección IP66/69K (caja de alimentación con control y detector); Clasificado como equipo del Grupo II, Categoría 1/2D

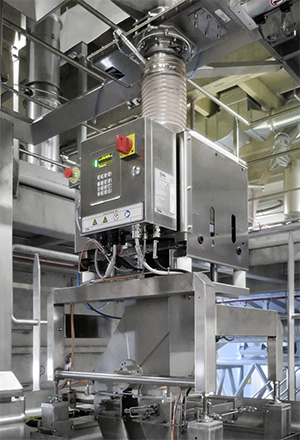

Sistema integrado para alimentación por gravedad

Los materiales cuidadosamente seleccionados que se utilizan en la construcción del Sistema integrado THS/FFV21 no interactúan con los productos alimentarios y, en consecuencia, no modifican ni alteran su composición. El diseño del sistema incorpora un ágil tiempo de respuesta de accionamiento de la válvula de rechazo para detectar y rechazar el contaminante sin ralentizar el fl ujo de producto.

La construcción garantiza la limpieza rápida y sencilla de los componentes que entran en contacto con el producto. Las elecciones tecnológicas de CEIA permiten desmontar y realizar el mantenimiento de las partes que entran en contacto con el producto en un breve periodo de tiempo.

Tecnología Multi-Espectro

Desarrollada exclusivamente por CEIA, esta es una tecnología de detección de metales exclusiva que optimiza la sensibilidad a todos los contaminantes metálicos y minimiza el efecto del producto en una gama muy amplia de posibles productos. Esta innovadora tecnología, mediante el reconocimiento de la respuesta de diferentes frecuencias de productos conductores y metales, cancela el efecto del producto y mantiene altos niveles de rendimiento para todos los tipos de contaminantes metálicos, tanto magnéticos como no magnéticos. La función de autoaprendizaje utilizada por los Detectores de metales multi-espectro CEIA equivale a la repetición de cientos de tránsitos convencionales. Explora todo el espectro de bandas de frecuencia disponibles para determinar las mejores condiciones de funcionamiento que ofrecen un rendimiento de detección único.

Specifications

Características especiales

  • Sensibilidad de la detección
    • THS/FFV21E: Alta
    • THS/FFV21 THS/FFV21-ATEX: Ultra alta
  • Inmunidad a interferencias ambientales
    • THS/FFV21E: Alta
    • THS/FFV21 THS/FFV21-ATEX: Alta
  • Tipo de visualización de datos
    • THS/FFV21E: Pantalla OLED alfanumérica - 4x20 caracteres
    • THS/FFV21 THS/FFV21-ATEX: Pantalla OLED gráfica de alto contraste con 128x64 píxeles
  • Programación local
    • THS/FFV21E: 4 teclas, 3 con función doble
    • THS/FFV21 THS/FFV21-ATEX: 16 teclas, 3 con función doble
  • Construcción compatible con la norma 21 CFR, Partes 210 y 211
  • Contador de productos inspeccionados/contaminados
  • Autoaprendizaje y seguimiento automático del efecto del producto
  • Fabricante con certifi cación ISO 9001


Gestión de datos

  • Gestión de datos de producción electrónicos y firmas electrónicas de conformidad con la CFR 21, Parte 11: Seguridad, Integridad y Trazabilidad de los datos




Interfaces de E/S

  • RS232, RS232 auxiliar, Bluetooth, interfaz Ethernet (bajo pedido), WI-FI y USB (bajo pedido)


Señalización

  • Acústica
    • A través de avisador acústico interno
  • Óptica
    • Visualización gráfica con indicación con gráfico de barras
    • Indicadores luminosos en la unidad de control: ROJO: Alarma o Fallo / VERDE: Encendido


Programación

  • Local: teclado integrado y pantalla de alto contraste
  • Remota: con ordenador conectado a través de Bluetooth, RS232, Ethernet o WiFi y gestionada con el software CEIA MD Scope, el software THS Production Plus o cualquier otro programa de emulación de terminal o a través de Servidor Web (con tarjeta IXC opcional)


Protección y seguridad

  • Grado de protección
    • THS/FFV21E: IP65
    • THS/FFV21: IP66 – IP69K (caja de alimentación con control); IP65 (resto de componentes)
    • THS/FFV21-ATEX: IP66 – IP69K (caja de alimentación con control y detector); IP65 (resto de componentes)
  • Aislamiento eléctrico
    • Aislamiento galvánico de la tensión de red
    • Conformidad con las normas internacionales de seguridad e interferencias de radio
  • Grado de contaminación (IEC61010-1): Clase 2
  • Categoría de instalación (IEC61010-1): Categoría II


Alimentación eléctrica

  • Caja de alimentación con control
    • Tensión principal: 100-240 VAC
    • Frecuencia y fase: 50/60 Hz - monofásica
    • Corriente a plena carga (FLA): 2,2 A
  • Aire comprimido
    • Presión
      • 0,6 ÷ 1 Mpa
      • 0,6 ÷ 0,8 Mpa (THS/FFV21-atex)
    • Flujo
      • 100 l/min
      • 600 l/min (THS/FFV21-atex)


Condiciones ambientales

  • Temperatura
    • Funcionamiento:
      • -10 a +55 °C
      • 0 a +40 °C (THS/FFV21-ATEX)
    • Almacenamiento
      • -40 a +70 °C
      • -25 a +70 °C (THS/FFV21-ATEX)
  • Humedad relativa
    • Funcionamiento / Almacenamiento: 5 – 90 %, sin condensación


Condiciones del producto

  • Temperatura máxima
    • Producto en tránsito
      • 70°C
      • 40 °C (THS/FFV21-ATEX)
  • Presión máxima permitida
    • Presión interna
      • La válvula de expulsión es adecuada para plantas con diferencias máximas de presión de 0,1 bar con respecto a la presión externa o el resto de secciones internas
