Détecteur de Métaux INDUSTRIELS
THS/PH21®N-WIP THS/PH21®E-WIP
Système de détection de métaux avec lavage sur place
- Tunnel de passage et système d’éjection totalement étanches
- Buses pour l’injection de l’eau de lavage
- Facile à intégrer sur les lignes de production avec dépoussiéreurs et machines à comprimer
La dernière évolution des détecteurs de métaux conforme aux directives 2003/94/EC et FDA Chapitre 21 CFR 210-211. Le Système de détection de métaux CEIA THS/PH21 présente des caractéristiques de détection, de qualité de fabrication et de fiabilité qui en font la solution idéale pour la suppression automatique de tous les contaminants métalliques.
Un système de lavage intégré permet, à la fin de chaque lot de fabrication, un nettoyage complet des pièces en contact avec le produit
Conformité aux chapitre 21 du code FDA des Règlements fédéraux, article 11
Le Détecteur de métaux THS/PH Série 21 est un instrument de mesure avec un seuil de détection et de précision élevé. Toutes les données relatives à chaque détection et expulsion sont mémorisées dans une mémoire d’événements à la disposition du Responsable qualité.
Le chapitre 21 du code FDA des Règlements fédéraux, article 11, prescrit des critères rigoureux d’accès à la programmation et à la protection des données informatiques enregistrées intégralement par le logiciel CEIA THS Série 21.
L’accès à l’utilisateur est possible uniquement avec un identifiant et un mot de passe sous le contrôle de l’administrateur du système qui autorise et gère les profils individuels et fonctions de chaque utilisateur. La conformité avec les consignes de sécurité, intégrité et traçabilité des
Disponibilité de solutions de validation
- Références d’étalonnage standard
- Manuels de validation
- Outils de vérification de la conformité
- Amples formules de service après-vente et d’assistance
- Validation en ligne des données de fabrication
Contrôle constant d’étalonnage automatique incorporé
Contrôle constant d’étalonnage automatique incorporé pour une répétabilité et des performances optimales dans le temps et dans un environnement variable.
Les signaux de référence fournis par la chaîne d’émission et de réception du Détecteur de métaux permettent d’effectuer un contrôle constant des propriétés de détection et de compenser toutes les variations éventuelles provoquées par des facteurs liés à l’environnement. Ceci assure la bonne stabilité du système et de ses performances notamment le niveau de détection et l’effacement de l’effet produit.
Fonction d’étalonnage automatique pour garantir en permanence la qualité de la production
Des stimuli électroniques spéciaux atteignent la chaîne d’émission et de réception du détecteur de métaux THS/PH Série 21 entraînant des variations sur les signaux de détection qui permettent d’effectuer un contrôle des caractéristiques de détection. Ces variations sont comparées à des valeurs de référence mémorisées en usine au moment de l’essai d’étalonnage. Un contrôle automatique certifié de la sensibilité du système est ainsi réalisé.
Le nouveau système global d’auto-apprentissage
La Série THS/PH21 se distingue par son système exclusif d’auto-apprentissage des produits alimentaires, permettant d’optimiser très rapidement le seuil de détection de tous les métaux avec une grande précision. Equivalent à de multiple passages d’auto-apprentissage sur un détecteur traditionnel. Il en résulte des niveaux de précision et d’efficacité jamais atteints auparavant.
Assistance au contrôle de la qualité de l’installation et de sa compatibilité à l’environnement
Le détecteur THS/PH Série 21 offre de nouvelles possibilités aux techniciens chargés de l’installation et de la maintenance, leur permettant d’apprécier la compatibilité de l’environnement par rapport au Détecteur de Métaux. Ces mesures concernent la compatibilité de l’environnement en général, la conformité mécanique et électromagnétique.
Clavier moderne, robuste et simple d’utilisation
- Clavier anti-vandale très solide en acier inox. Le détecteur de métaux THS Série 21 est entièrement similaire aux procédés de programmation et de sélection des paramètres déjà installés dans les versions antérieures du THS. De plus, il se caractérise par un nouvel affichage graphique sur afficheur organique à contraste très élevé (3000:1), avec des angles de lecture jusqu’à 180°, avec un clavier alphanumérique pour la saisie rapide.
- Design Industriel.
- Entrée de données rapide à l’aide du clavier.
- Nouvel afficheur graphique organique à contraste très élevé.
- Fonction d’accès rapide. Une fonction nouvelle, exercée en appuyant simplement sur une touche spéciale, permet de rappeler directement et rapidement les fonctions les plus fréquemment utilisés par l’utilisateur. Ces fonctions sont programmables par l’opérateur lui même et sont conformes à tous les critères de protection d’accès, conformément au chapitre 21 du code des Règlements fédéraux FDA, article 11.
Système d’éjection innovant
- Corps monolithique moulé en acier inox (AISI 316L)
- Temps de réponse extrêmement rapide pour un maximum de sécurité d’éjection du produit contaminé
- Solutions mécaniques et électroniques avancées pour assurer l’intégrité du produit contrôlé
- Système à double confirmation qui surveille et contrôle minutieusement l’ouverture et la fermeture complète de la vanne d’éjection
- Facilité d’assemblage et de désassemblage des pièces en contact avec le produit: aucun outil n’est nécessaire
Connexion BT wireless communication®
Dans la Série 21, la connexion locale au Détecteur de Métaux s’effectue directement à l’aide du dispositif BT wireless communication intégré dans le module Control Power Box, sans contact, ce qui se traduit par une économie de temps et par une sécurité accrue pour le personnel technique et pour les opérateurs.
La connexion BT wireless communication peut être utilisée pour les opérations de programmation, de contrôle des signaux à l’aide du programme CEIA MD-Scope et permet le transfert des données mémorisées dans le journal d’évènements du Détecteur de métaux.
Système de communication sophistiqué
Le détecteur de métaux THS/PH21 peut être relié à un réseau Ethernet via un convertisseur en option (Ref. 57194). Associé au THS Production Plus Software, il est possible de déporter le management de la production, collecter les données techniques et opérationnelles, générer des statistiques et des rapports en accord avec les exigences du FDA 21 CFR chapitre 11.

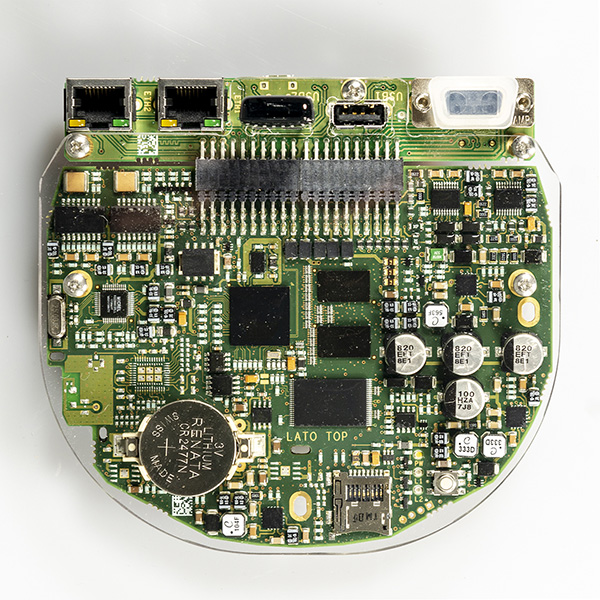

Carte IXC avec port USB
Carte additionnelle pour mettre en réseau le détecteur par Wifi ou Ethernet avec interface USB et une mémoire interne augmentée (jusqu’à 100.000 évènements)
Codes produit: Part #57194

Kit convoyeur d’entrée antistatique
Convient pour éviter les charges électrostatiques lors du passage produit. Particulièrement efficace pour les comprimés et les gélules.
Codes produit: 90x25 Part #60214
100x40 Part #64270

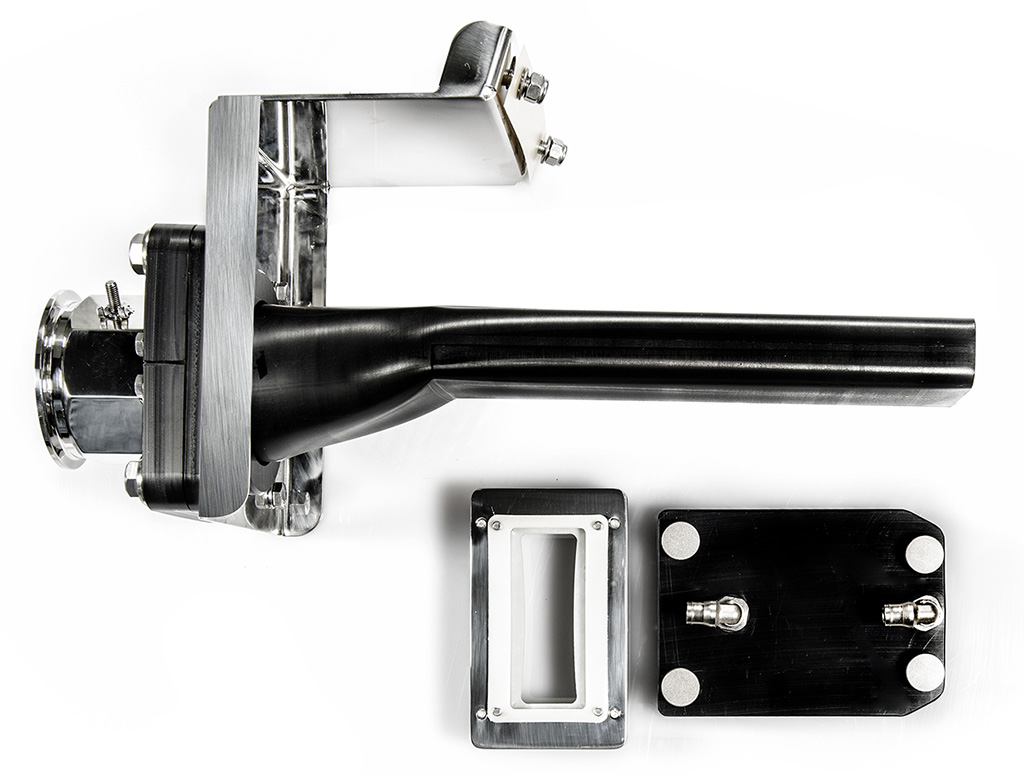

Kit convoyeur d’entrée antistatique pour version WIP (lavage sur place)
Convoyeur d’entrée WIP avec buse pour éviter les charges electrostatiques lors du passage produit. Particulièrement efficace pour les comprimés et les gélules.
Codes produit: 100x40 Part #70744

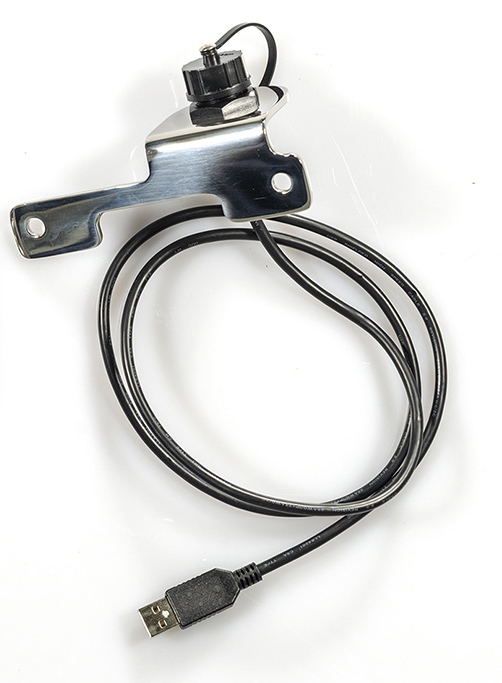

Kit port USB externe
Kit de déportation du port USB en dehors du coffret électrique
Codes produit: Part #55613

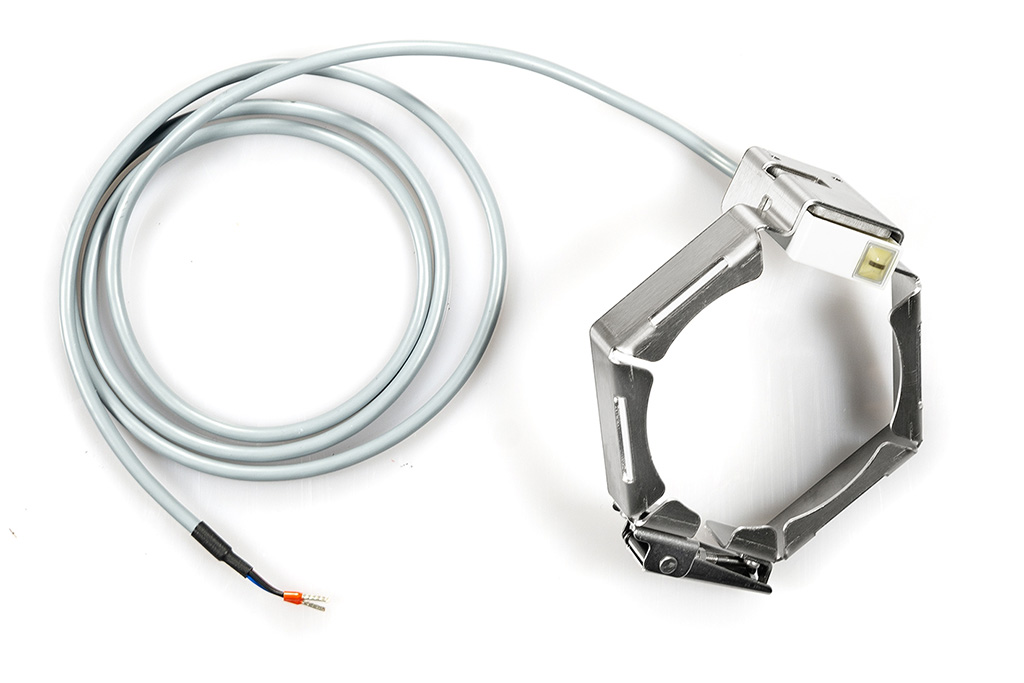

Panier plein
Il s’active lorsque le bocal de récupération est plein.
Un message et un signal sonore avertira l’opérateur.
Codes produit: Part #86905

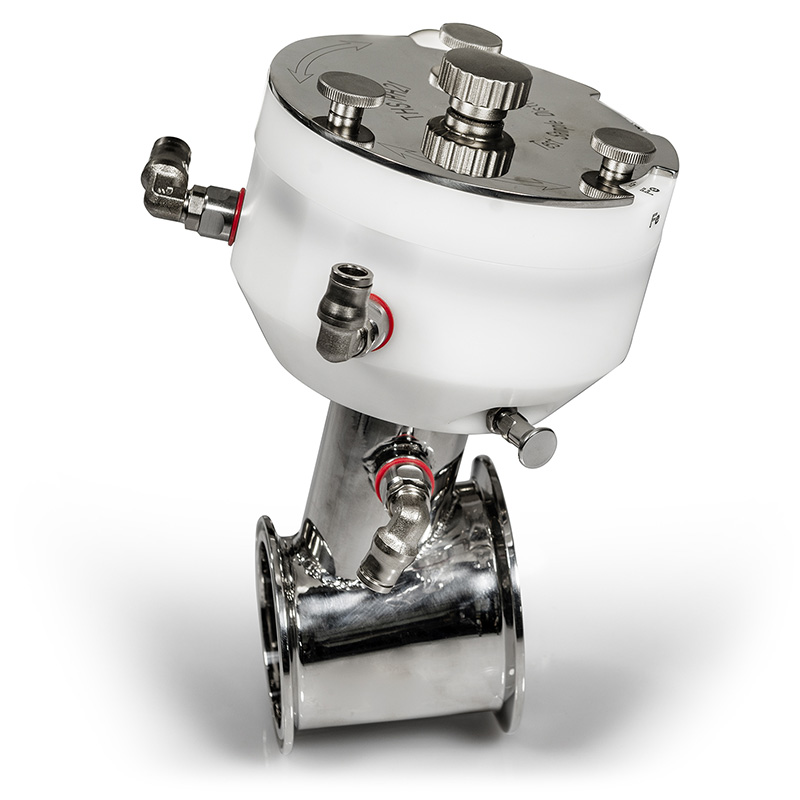

TSDU (Kit distributeur d’échantillons) pour version WIP (lavage sur place)
Lorsqu’il est connecté à un détecteur THS/PH21 double rejet, il permet de passer les échantillons sans interrompre la production. 3 jeux d’échantillons sont inclus avec le kit. (Fe; NFe et INOX 316L)
Codes produit: Part #85619

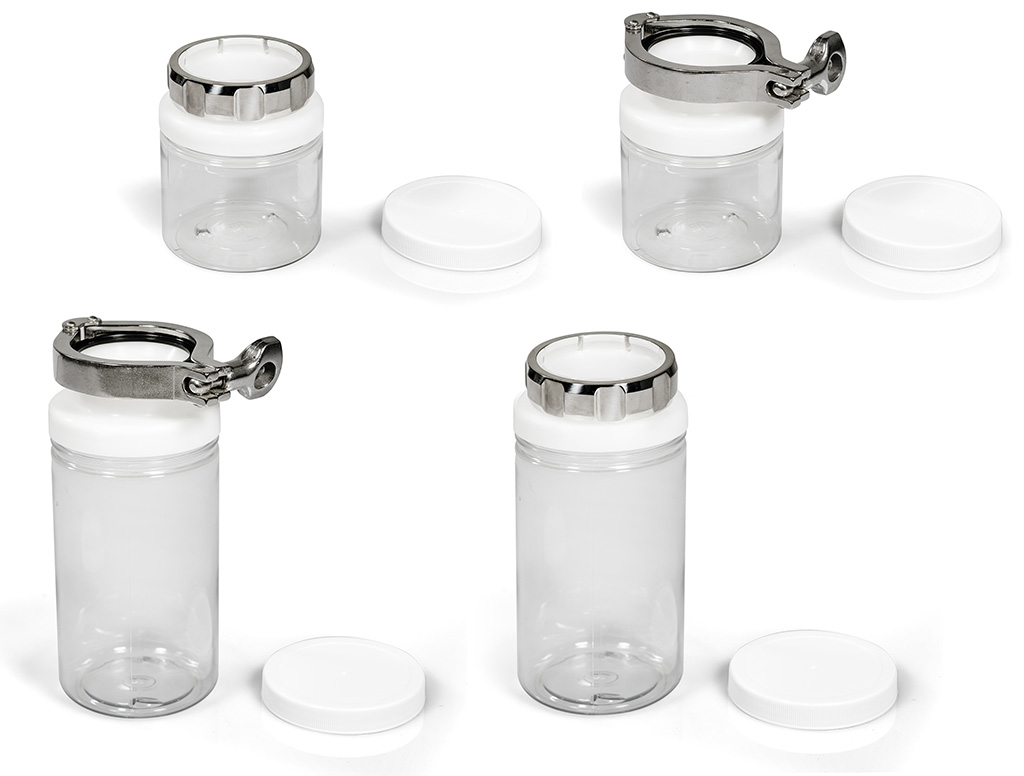

Bocaux de rejet produit
Codes produit: 500 ml Part #38699 STANDARD
950 ml Part #38700 STANDARD
500 ml Part #38110 TRICLAMP/DT/WIP
950 ml Part #38113 TRICLAMP/DT/WIP

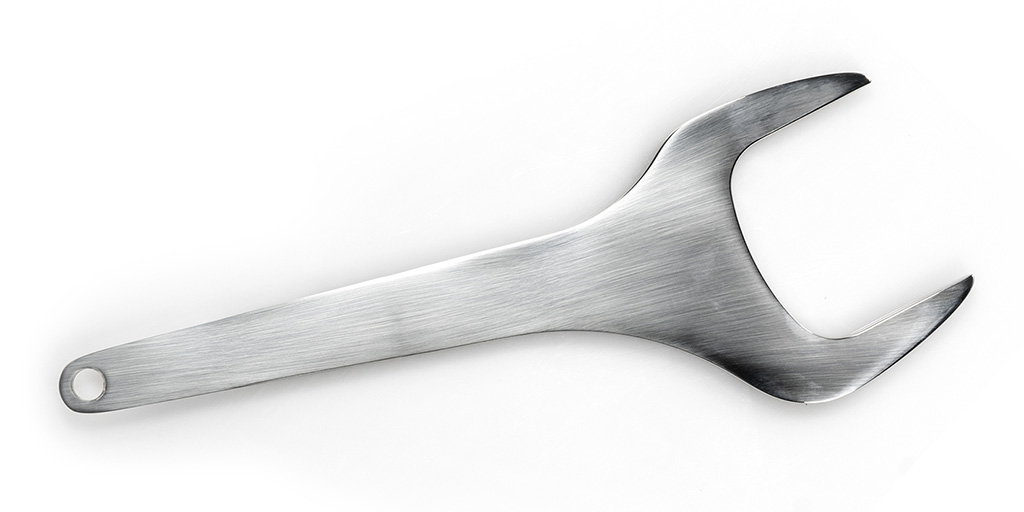

Clef de serrage
Clef d’ajustement pour la hauteur du détecteur de métaux
Codes produit: Part #30190

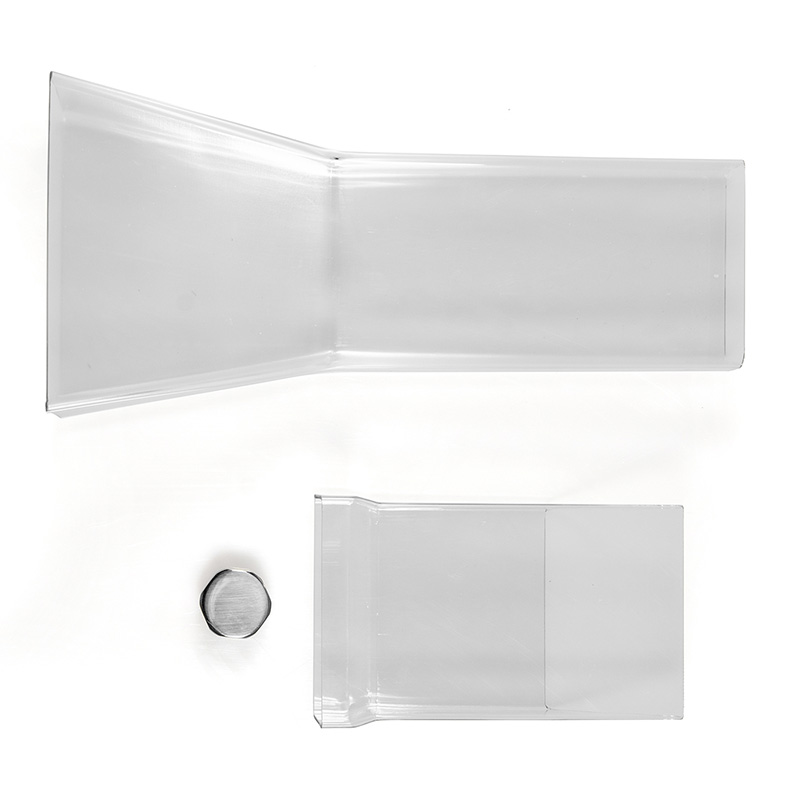

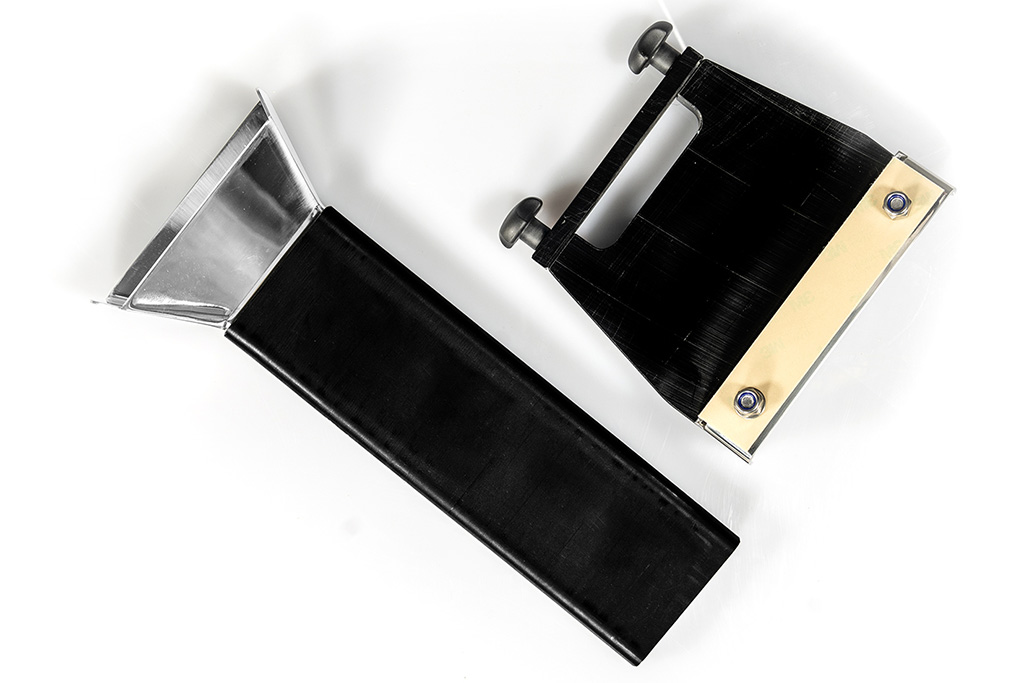

Kit maintenant périodique
- Ecrou de serrage du FLAP d’ejection
- Convoyeur d’entrée
- Convoyeur intermediaire
Codes produit: 90x25 Part #48967
100x40 Part #48966

License pour Logiciel THS Production
Code d’activation pour chaque numéro de série permettant à l’opérateur d’accéder aux fonctions du THS Production.
Codes produit: Part #LIC_THS_PROD

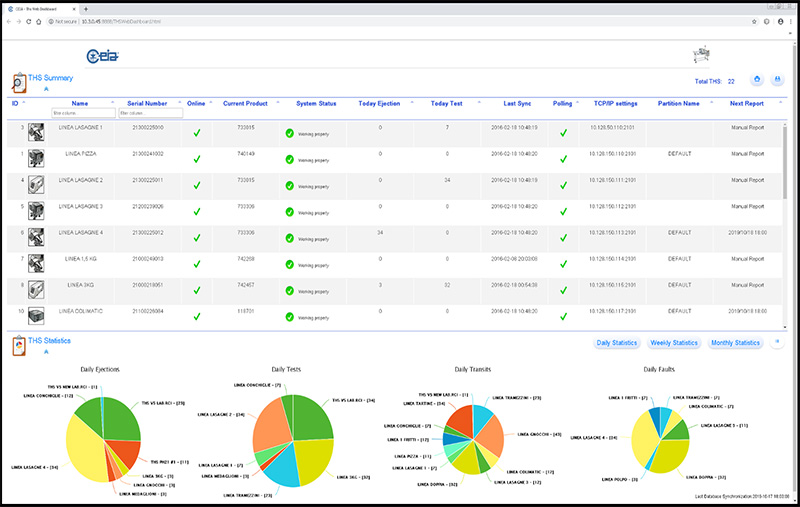

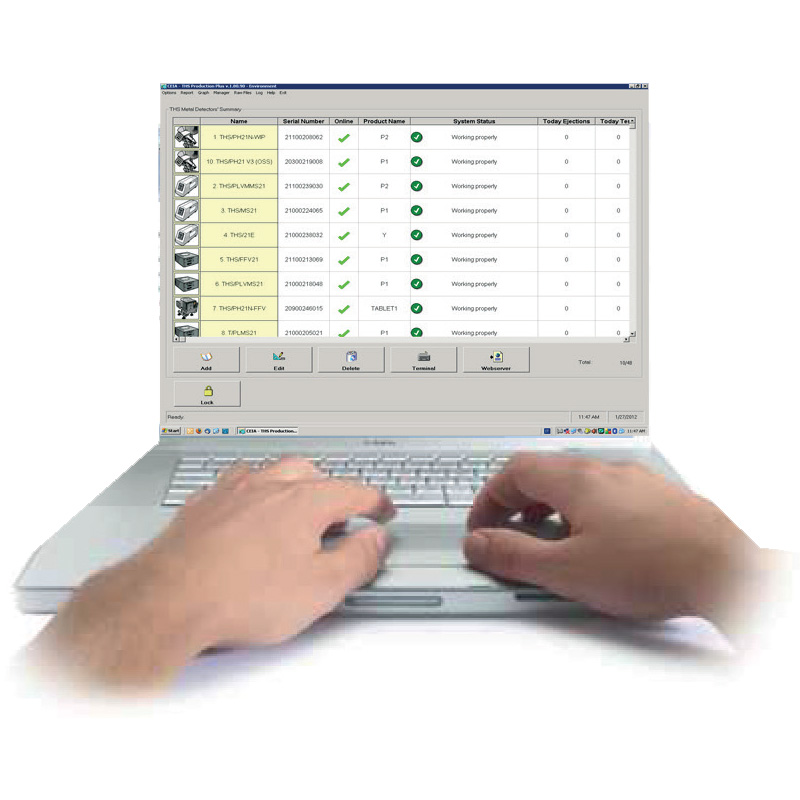

Logiciel THS Production
La carte IXC doit être installée
Logiciel de gestion de données
Codes produit: Part #33908

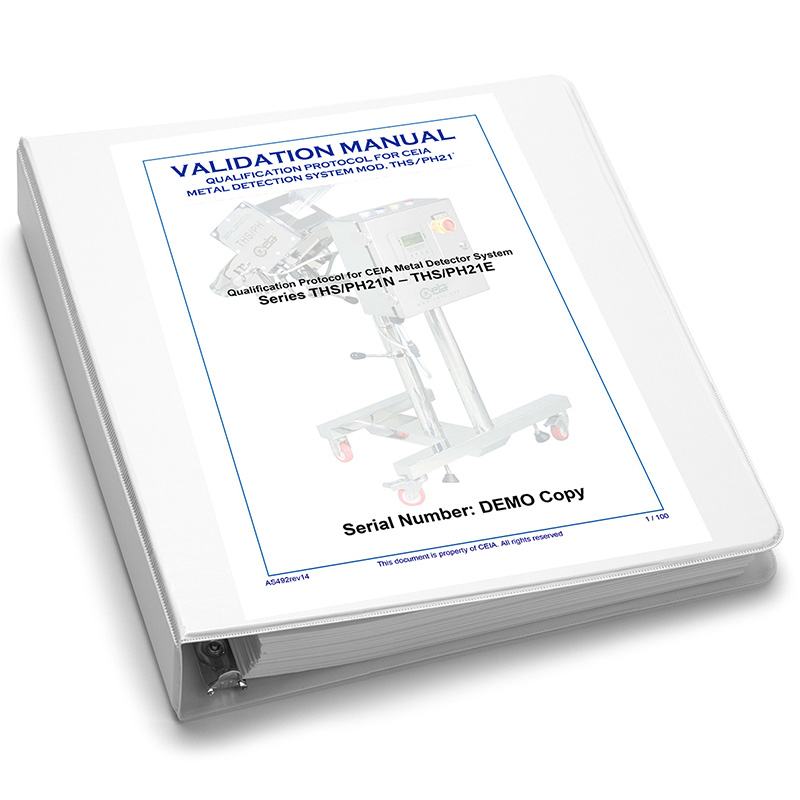

Manuel de validation
Utilisé pour le processus de validation du détecteur.
Codes produit: Part #30839
Part #51698

Manuel de validation (logiciel)
Manuel téléchargeable via un lien fourni par CEIA Spa.
Codes produit: Part #90672
Part #90673

Manuel technique
Inclus:
- Le Manuel d’Installation
- Le Manuel Operateur
- Le Manuel de Programmation
Codes produit: Part #45669

Manuel technique (logiciel)
Manuel technique téléchargeable via un lien fourni par CEIA Spa.
Codes produit: Part #90674

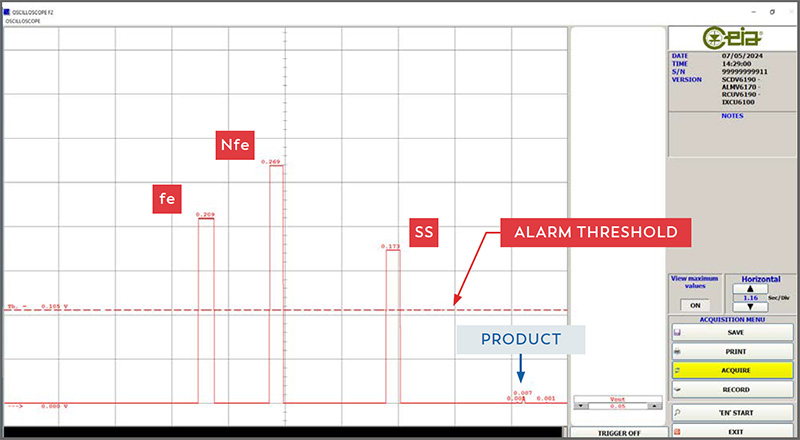

MDSCOPE
Outil technique installé sur l’ordinateur de l’opérateur pour le diagnostic du détecteur lors de l’installation et de la maintenance. Comprend le manuel, le câble et une clef USB.
Codes produit: Part #MD-SCOPE2
