Détecteur de Métaux INDUSTRIELS


THS/FFV21 series

Système intégré pour produits en chute libre avec détecteur de métaux et vanne d'éjection


Conforme aux directives HACCP et GMP





Presentation
Click To View GB Brochure
Click To View I Brochure
Click To View E Brochure
Click To View d Brochure







Visitez-nous
CibusTec
Parma - Italy
Oct 22 - 25, 2019
Exposant: CEIA S.p.A. - Hall 02 Booth L004

Gulfood Manufacturing
Dubai - United Arab Emirates
Oct 29 - 31, 2019
Exposant: Triveni Trading Co. LLC - Hall 4 Booth D4/24

Indagra Food & Carnexpo
Bucharest - Romania
Oct 30 - Nov 3, 2019
Exposant: Imark Sistem

Événements à venir >>

  • Contrôle Qualité de pointe pour produits en poudre et granulés
  • Détection et éjection de contaminants métalliques magnétiques, non magnétiques et en acier inoxydable
  • Structure et composants en acier inoxydable AISI 316L et éléments en plastique alimentaire (conformité UE, FDA)
  • Vitesse rapide de détection et d'éjection
  • Fonctionnement à sécurité intégrée (Fail-Safe)
  • Dimensions très compactes
  • Version ATEX disponible


Manuels

THS/FFV21 series

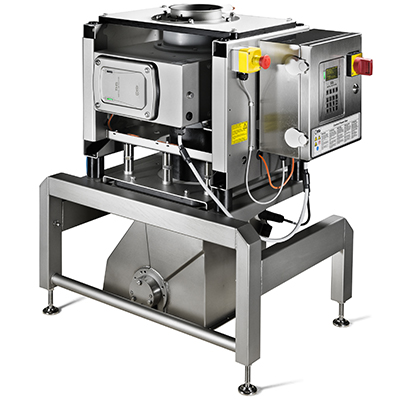

Le système intégré CEIA THS/FFV21 est spécialement conçu pour l'inspection de produits en poudre et granulés et pour l'élimination de tous les métaux contaminants, qu'ils soient magnétiques, non magnétiques ou en acier inoxydable.

Description

Système intégré pour produits en chute libre

Soigneusement sélectionnés, les matériaux de construction du système intégré THS/FFV21 n'interagissent pas avec les produits alimentaires et, partant, ne modifient ni n'altèrent leur composition.

Ce système est conçu avec un temps de réponse rapide de la commande de la vanne d'éjection afin de détecter et d'éjecter les produits contaminés sans ralentir le flux de production. La construction garantit un nettoyage facile et rapide des composants qui sont en contact avec le produit. Grâce aux choix technologiques effectués par CEIA, le désassemblage et l'entretien des pièces en contact avec le produit prennent peu de temps.

Le système fonctionne en mode « fail-safe », ce qui évite le risque de passage de contaminants quand le système est désactivé ou en cas de coupure de l'alimentation électrique.

Technologie Multi-Spectre

Exclusivement développée par CEIA, cette technologie unique de détection des métaux optimise la sensibilité à tous les contaminants métalliques et réduit au minimum l'« effet produit » dans un très large éventail de produits possibles. En reconnaissant les différentes réponses en fréquence des produits et métaux conducteurs, cette technologie innovante annule l'« effet produit » et maintient de hauts niveaux de performances pour tous les types de contaminants métalliques, aussi bien magnétiques que non magnétiques.

La fonction d'auto-apprentissage utilisée par les détecteurs de métaux multi-spectres CEIA équivaut à la répétition de centaines de passages conventionnels. Elle explore tout le spectre des bandes de fréquences disponibles afin de déterminer les meilleures conditions opérationnelles, pour des performances de détection uniques.

Caractéristiques

  • Conforme à la Directive ATEX 2014/34/UE concernant «les appareils et les systèmes de protection destinés à être utilisés dans des atmosphères potentiellement explosives»
  • Degré de protection IP66/69K
  • Classé comme appareil de Groupe II, Catégorie 1/2D

Spécifications

Particularités

  • Sensibilité de détection
    • THS/FFV21ES: Haute
    • THS/FFV21S THS/FFVMS21S: Très haute
    • THS/FFV21S-ATEX THS/FFVMS21S-ATEX: Très haute
  • Immunité aux perturbations environnementales : Élevée
  • Type d’écran pour l’affichage des données
    • THS/FFV21ES: OLED alphanumérique 4x20 caractères
    • THS/FFV21S THS/FFVMS21S: OLED graphique à haut contraste 128x64 pixels
    • THS/FFV21S-ATEX THS/FFVMS21S-ATEX: OLED graphique à haut contraste 128x64 pixels
  • Programmation locale
    • THS/FFV21ES: 4 touches, dont 3 avec double fonction
    • THS/FFV21S THS/FFVMS21S: 16 touches, dont 3 avec double fonction
    • THS/FFV21S-ATEX THS/FFVMS21S-ATEX: 16 touches, dont 3 avec double fonction
  • Compteur de produits contrôlés / pollués
  • Certification ISO 9001
  • Autoacquisition et suivi automatique de l’effet produit


Gestion des données

  • Gestion des données électroniques de production et des signatures électroniques conformément à CFR 21, Partie 11
    • Sécurité des données
    • Intégrité des données
    • Traçabilité des données


Interfaces

  • Interface série RS232, BT wireless communication
  • Interface USB, Ethernet et Wi-Fi, à l’aide d’une carte IXC en option


Signalisations

  • Sonores
    • Indicateur sonore intégré
  • Visuelles
    • Sortie pour indicateur sonore externe
    • Indicateurs lumineux sur l’unité de commande : ROUGE (Alarme ou anomalie) – VERT (Alimentation présente)


Programmation

  • Locale : sur clavier incorporé de 4 ou 16 touches
  • À distance : RS232, BT wireless communication, Ethernet/Wifi (option)


Caractéristiques de sécurité

  • Protections mécaniques
    • THS/FFV21ES IP65
    • THS/FFV21S THS/FFVMS21S IP66 – IP69K (bloc d'alimentation), IP65 (les autres composants)
    • THS/FFV21-ATEX IP66 – IP69K (bloc d'alimentation et détecteur), IP65 (les autres composants)
  • Isolation électrique
    • Isolation galvanique de la tension de secteur
    • Conforme aux normes internationales en matière de sécurité et d’interférences radio
  • Degré de pollution (IEC61010-1): Classe 2
  • Catégorie de l'installation (IEC61010-1): Catégorie II


Alimentation

  • Groupe d’alimentation et de commande
    • Tension: 100-240 VACFréquence et phase: 50/60 Hz - monophaséeCourant de charge maximum: 2.2 A
  • Air comprimé
    • Pression 0,6 ÷ 1 Mpa (0,6 ÷ 0,8 Mpa THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
    • Débit 100 litres/min


Conditions ambiantes

  • Température
    • De fonctionnement de -10 à +55 °C (de 0 à +40 °C THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
    • De stockage de -40 à +70 °C (de -25 à +70 °C THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
  • Humidité relative
    • De fonctionnement / De stockage : de 5 à 90%, sans condensation
  • Température maximum
    • Produit en cours de passage 70°C (40 °C THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
  • Pression interne
    • La vanne d'éjection convient pour les systèmes soumis à des différentiels de pression de 0,1 bar maximum par rapport à la pression externe ou entre les différentes sections internes.
