  • Controllo Qualità allo stato dell’arte di prodotti in polvere e granulati
  • Accurata rivelazione di contaminanti metallici magnetici e non magnetici, inclusi gli acciai inossidabili
  • Rapidità e precisione di intervento, con minima quantità di prodotto scartato
  • Struttura in acciaio inox AISI 316L e materiali plastici compatibili con gli alimenti, conformi UE e FDA
  • Design compatto
  • Disponibile in versione ATEX


Manuali

THS/FFV21 series

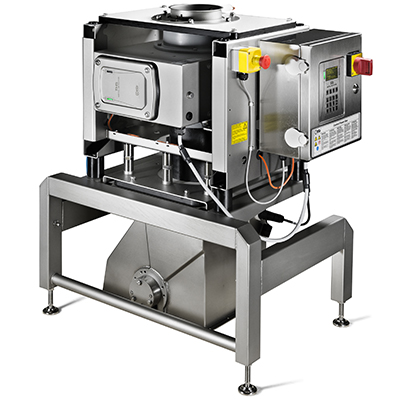

Il sistema integrato serie THS/FFV21 è appositamente realizzato per l’ispezione di prodotti in polvere e granulati e l’eliminazione di eventuali metalli contaminanti, sia magnetici sia non magnetici.

Descrizione

Sistema integrato per prodotti a caduta

I materiali impiegati per la costruzione, conformi alle Normative FDA, non interagiscono con il prodotto alimentare e, quindi, non ne alterano o modificano la composizione.

L’estrema rapidità di rivelazione del THS/FFV permette di eliminare la porzione di prodotto contaminato senza rallentare il flusso di produzione e con il minimo scarto. La finitura delle superfici, accuratamente levigate, consente una rapida pulizia dei componenti a contatto con il prodotto; tutte le parti sono agevolmente smontabili e manutenzionabili.

Il sistema opera in Sicurezza Intrinseca Positiva (Fail-Safe Mode), evitando il transito di contaminanti anche in caso di disattivazione del sistema o interruzione della tensione di alimentazione.

Tecnologia multispettro

Sviluppata esclusivamente da CEIA, è una tecnologia unica che ottimizza le prestazioni di rivelazione di tutti i tipi di contaminanti e minimizza l’effetto prodotto residuo consentendo l’impiego con un’ampia gamma di prodotti dalle forti differenze chimico-fisiche. Riconoscendo le diverse risposte in frequenza dei prodotti e dei metalli con proprietà conduttive, l'innovativa tecnologia multispettro cancella l’effetto prodotto e mantiene elevati i livelli di prestazione per tutti i tipi di contaminanti metallici, sia magnetici sia non magnetici.

La funzione di autoacquisizione, usata dai Metal Detector CEIA, equivale alla ripetizione di centinaia di transiti di prodotto, permettendo di investigare l’intero spettro delle bande di frequenze disponibili in modo da determinare le migliori condizioni operative che si traducono in livelli di prestazione di rivelazione unici.

Caratteristiche

  • Conforme alla Direttiva ATEX 2014/34/UE relativa agli apparecchi e sistemi di protezione utilizzati in atmosfera potenzialmente esplosiva
  • Grado di protezione IP66/69K
  • Apparecchiatura classificata come Gruppo II, Categoria 1/2D

Specifiche

Peculiarità

  • Sensibilità di rivelazione
    • THS/FFV21ES: Alta
    • THS/FFV21S THS/FFVMS21S: Molto Alta
    • THS/FFV21S-ATEX THS/FFVMS21S-ATEX: Molto Alta
  • Immunità ai disturbi ambientali: Alta
  • Tipo di schermo per la visualizzazione dei dati
    • THS/FFV21ES: OLED alfanumerico 4x20 caratteri
    • THS/FFV21S THS/FFVMS21S: OLED grafico ad alto contrasto 128x64 pixel
    • THS/FFV21S-ATEX THS/FFVMS21S-ATEX: OLED grafico ad alto contrasto 128x64 pixel
  • Programmazione locale
    • THS/FFV21ES: 4 tasti, di cui 3 con doppia funzione
    • THS/FFV21S THS/FFVMS21S: 16 tasti, di cui 3 con doppia funzione
    • THS/FFV21S-ATEX THS/FFVMS21S-ATEX: 16 tasti, di cui 3 con doppia funzione
  • Contatore prodotti ispezionati / contaminati
  • Autoacquisizione ed inseguimento automatico dell’Effetto Prodotto
  • Azienda certificata ISO 9001


Gestione dei dati

  • Gestione dei dati elettronici di produzione e delle firme elettroniche conforme al CFR 21, Parte 11
    • Sicurezza dei dati
    • Controllo della integrità dei dati
    • Tracciabilità dei dati


Interfacce I/O

  • Interfaccia seriale RS232, BT wireless communication
  • Interfaccia USB, Ethernet e Wi-Fi tramite scheda IXC opzionale


Segnalazioni

  • Acustica
    • Attraverso suoneria interna
  • Ottica
    • Display grafico con indicazione a bar-graph
    • Indicatori luminosi sull’unità di controllo: ROSSO (Allarme o avaria) - VERDE (Alimentazione presente)


Programmazione

  • Locale: Tramite tastiera incorporata a 4 o a 16 tasti
  • Remota: RS232, BT wireless communication, Ethernet/Wi-Fi (opzione)


Caratteristiche di sicurezza

  • Protezioni meccaniche
    • THS/FFV21E IP65
    • THS/FFV21 IP66 – IP69K (gruppo di alimentazione e controllo), IP65 (gli altri componenti)
    • THS/FFV21-ATEX IP66 – IP69K (gruppo di alimentazione e controllo e metal detector), IP65 (gli altri componenti)
  • Isolamento elettrico
    • Isolamento galvanico della tensione di rete
    • Conforme alle norme internazionali per la sicurezza e le radio-interferenze
  • Grado di inquinamento (IEC61010-1): Classe 2
  • Categoria di Installazione (IEC61010-1): Categoria II


Alimentazione

  • Gruppo di alimentazione e controllo
    • Tensione di rete: 100-240 VAC
    • Frequenza e fase: 50/60 Hz - monofase
    • Corrente a pieno carico: 2.2 A
  • Aria compressa
    • Pressione: 0,6 ÷ 1 Mpa (0,6 ÷ 0,8 Mpa THS/FFV21-ATEX)
    • Flusso: 100 l/min (600 l/min THS/FFV21S-ATEX THS/FFVMS21S-ATEX)


Condizioni ambientali

  • Temperatura
    • Operativa: da -10 a +55 °C (da 0 a +40 °C THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
    • Immagazzinamento: da -40 a +70 °C (da -25 a +70 °C THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
  • Umidità relativa
    • Operativa / Immagazzinamento: 5 – 90 %, senza condensa
  • Temperatura massima
    • Prodotto in transito 70°C (40 °C THS/FFV21S-ATEX THS/FFVMS21S-ATEX)
  • Pressione interna
    • La valvola di espulsione è adatta per impianti con differenze di pressione massima di 0.1 bar rispetto alla pressione esterna o tra le varie sezioni interne
