CMD® V2

Détecteur compact de métaux et de bâtonnets en carbone






Presentation

Click To View GB Brochure
Click To View I Brochure
Click To View E Brochure
Click To View d Brochure






Visitez-nous
IDEF
Istanbul - Turkey
Aug 17 - 20, 2021
Exposant: Öztekin Technical Service Equipment and Defense Industry Commerce Ltd. Comp.

AEA Industry Exhibition
Fort Leonard Wood, MO - United States of America
Aug 23 - 26, 2021
Exposant: CEIA USA Ltd.

DSEI - Defence and Security Equipment International
London - United Kingdom
Sep 14 - 17, 2021
Exposant: CEIA S.p.A.

Événements à venir >>

  • Détection efficace des:
    • Cibles hautement et faiblement métalliques
    • EEIs utilisant des bâtonnets de carbone
    • Appareillages sur EEIs conducteurs non-métalliques
    • Câbles courts mono et multi-brins
  • Signalisation d’alarme visuelle et sonore distincte pour le métal et les bâtonnets de carbone
  • Localisation précise de la position des cibles
  • Grande capacité à distinguer les cibles proches
  • Niveau de fiabilité électrique et mécanique extrêmement élevé
  • Chargeur de batterie intégré
  • Batteries longue durée

Dépliant
Click To View GB Brochure



Manuels

CMD V2

En 2009, suite à un besoin croissant d'élargir la capacité de détection des engins explosifs improvisés avec des appareils portatifs, CEIA a présenté le tout premier détecteur électromagnétique bi-capteurs pour détecter le métal et les bâtonnets de carbone. Le CMD V2 est un système compact bi-capteurs à très haute sensibilité et à très hautes performances conçu pour détecter les cibles métalliques et celles à teneur minimale en métal dans les sols conducteurs et non conducteurs, y compris la latérite et la magnétite, ainsi qu'une large gamme de cibles non conventionnelles tels que les dispositifs non métalliques conducteurs (par exemple, les bâtonnets de carbone), les câbles courts et les interrupteurs à mercure.

Description

CMD V2 - detail

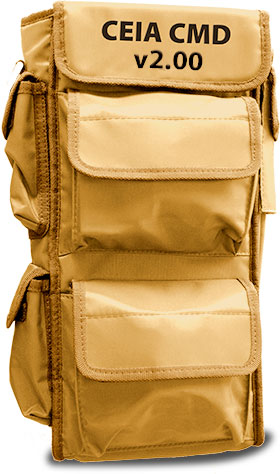

Sac de petites dimensions

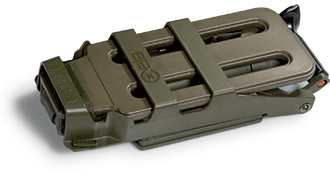

Conception monobloc pliable

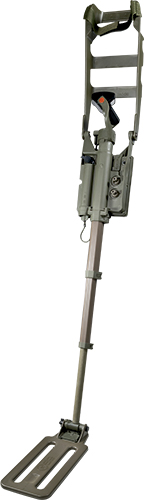

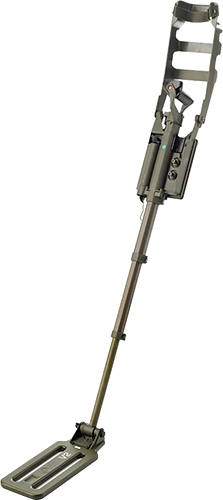

Le détecteur bi-capteurs est composé d’une tête de détection, d’une unité de commande, d’un manche télescopique et d’un support d’avant-bras liés entre eux pour constituer un ensemble mono-bloc. La tête de détection est légère et la conception de son câblage la protège de tout dommage. La conception monobloc pliable du CMD V2 lui permet d’être opérationnel dans un temps très court et facilement transportable n’importe où.
Le détecteur est équipé d’un chargeur de batteries NI-MH intégré qui permet de les recharger (En maximum 3 heures) sans avoir besoin de les retirer de l’appareil.
Cela contribue à faire gagner du temps à l’opérateur et assure une protection maximum des composants de l’appareil lors de son exposition à l’environnement.

Ergonomie

Ergonomique et facile d’utilisation quelles que soient les conditions, le détecteur CMD V2 est opérationnel en moins de 20 secondes.
Le détecteur offre la meilleure combinaison : caractéristiques fonctionnelles / opérationnelles ; Il présente le plus grand ratio dimensions, poids et profondeur de détection.
La longueur du manche télescopique est réglable pour l’utilisation debout, à genoux ou couché.
La forme particulière de la tête de recherche du détecteur CMD V2 permet simultanément d’avancer rapidement et d’inspecter les petits espaces.

Système exclusif de compensation automatique des sols

Le détecteur ne nécessite aucune opération d’étalonnage manuel et, grâce à son système de compensation automatique des sols minéralisés exclusif le CMD V2 assure une sensibilité optimale sur tous les terrains.
La localisation des menaces est optimisée par un système de modulation sonore (pointage), assisté par un bar graph à DEL, permettant de déterminer la position de l’objet détecté avec une très grande précision.
Si nécessaire, le bar graph à DEL peut être masqué par l’application d’un cache, qui rend l’opérateur indétectable lors des interventions furtives.

Support intégral : cours de formation à l’utilisation et à la maintenance des appareils

CEIA propose des formations complètes, pour l’utilisation et la maintenance de ses appareils, dispensés par des for- mateurs certifiés aussi bien sur site que dans ses locaux.
Le programme d’étude comprend le premier et second niveau de maintenance, la formation à l’utilisation des opérateurs et les cours pour les formateurs.
  • Assistance et cours dans le pays
  • Outils informatiques propriétaires pour la commande à distance et oscilloscope de visualisation des signaux.
  • Assistance téléphonique en ligne multi-langues.
  • Mise à jour logicielle et matérielle.
  • Clé de programmation terrain de mise à jour logicielle


Unité de commande dernière génération : simple à utiliser

L’unité de commande et la tête de détection étanches répondent aux exigences environnementales et aux standards les plus élevés:
  • Réglage du volume
  • Réglage de la sensibilité
  • Buzzer intégré
  • Interrupteur marche /arrêt / RAZ
  • Bar graph à DEL d’intensité du signal
  • Cache du bar graph pour intervention furtive
  • Indicateur de charge des batteries
  • Connecteur unique multi-fonctions: charge des batteries; écouteur; accessoires; mise à jour
  • Pastille de couleur indiquant la fréquence de travail

Spécifications

Download Specifications



Alimentation

  • Type de batteries (2x), Standard ANSI, type C
  • 1.2V Ni-MH rechargeables - 1.5V Alcaline (LR14)


Durée des batteries autonomie (20°c) (programme de recherche standard)

  • Avec batteries rechargeables Ni-MH (6000 mAh): 8 heures
  • Avec pile alcaline: 6 heures
  • Affichage de l’état de charge des batteries


Alarme métallique

  • Sensibilité réglable
  • Alarme sonore avec volume réglable et afficheur à DEL (Dissimulable par couvercle intégré)


Alarme carbone

  • Sensibilité réglable
  • Alarme sonore spécifique avec réglage du volume et afficheur à DEL(Dissimulable par couvercle intégré transparent au infra-rouges)


Dimensions

  • Tête de recherche : 350 mm x 140 mm
  • Détecteur de métaux plié : 387 mm x 157 mm x 76 mm
  • Longueur maxi déployé : 1290 mm
  • Sac de transport : 395 mm x 200 mm x 110 mm


Poids

  • Détecteur de Métaux
    • Sans les batteries : 1,98 kg
    • Batteries incluses : 2,1 kg
  • Sac de transport : 540 g
  • Casque/Haut parleur monophonique : 170 g


Température d’utilisation

  • De -46 °C à +70 °C


Température de stockage

  • De -55 °C à +85 °C


Indice de protection

  • CMD V2 : IP68
  • Sac en toile synthétique : Imperméable


Temps de déploiement

  • Moins de vingt secondes (batteries en place)


Chargeur de batteries intégré

  • Adaptateur de chargeur 90-260VCA.
  • Câble d’alimentation avec prise allume-cigare 12/24 VCC.


Options

  • Haut-Parleur externe
  • Mallette de transport rigide


Accessoires

  • GSMD-FPK: Clé de programmation terrain. Raccordée directement sur le connecteur de l’unité de commande
  • GSMD-VBR: Vibreur de signalisation du CMD
  • GSMD-HELMET-RDU: Appareil de signalisation visuel et acoustique à distance
  • GSMD-TK: Kit d’outillage pour la maintenance des appareils comprenant : tous les outils nécessaires à la maintenance et aux réparations
  • GSMD-TPS: Ensemble de simulants incluant différents échantillons de référence conçus pour tester la détection des appareils à différentes profondeurs
