GROUND SEARCH Metal Detectors


CMD®3

Détecteur compact tri-capteurs: métal, bâtonnets de carbone et fils de commande






Presentation

Click To View GB Brochure
Click To View I Brochure
Click To View E Brochure
Click To View d Brochure






Visitez-nous
IDEF
Istanbul - Turkey
Aug 17 - 20, 2021
Exposant: Öztekin Technical Service Equipment and Defense Industry Commerce Ltd. Comp.

AEA Industry Exhibition
Fort Leonard Wood, MO - United States of America
Aug 23 - 26, 2021
Exposant: CEIA USA Ltd.

DSEI - Defence and Security Equipment International
London - United Kingdom
Sep 14 - 17, 2021
Exposant: CEIA S.p.A.

Événements à venir >>

  • Sensibilité de détection très élevée des mines contenant peu de métal magnétique ou non magnétique quelque soit le type de sol
  • Détection des EEI (engin explosif improvisé) contenant des dispositifs non métalliques conducteurs d'électricité (par exemple, les interrupteurs en graphite), les fils courts et les métaux à haute résistivité
  • Détection des fils de commande de tous diamètres et de tous types sans fausse alarme occasionnée par la détection de pièces ou de débris métalliques
  • Signalisation, auditive, visuelle et vibratoire pour chaque type de cible
  • Grande immunité contre les interférences (exemple : transmetteurs portables, lignes d’alimentations électriques, générateurs électriques) et capacité de fonctionner sous la couverture de brouilleurs
  • Conception légère et compacte idéale pour le déploiement rapide dans des espaces restreints
  • Grande adaptation à tous les types de sols y compris ceux fortement minéralisés et magnétiques

Dépliant
Click To View GB Brochure
Click To View F Brochure



Manuels

CMD3

Sensibilité de détection très élevée des mines contenant peu de métal magnétique ou non magnétique quelque soit le type de sol; détection des IED contenant des dispositifs non métalliques conducteurs d'électricité (par exemple, les interrupteurs en graphite), les fils courts et les métaux à haute résistivité; détection des fils de commande de tous diamètres et de tous types sans fausse alarme occasionnée par la détection de pièces ou de débris métalliques

Description

CMD3 - detail

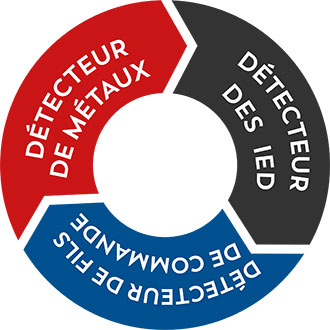

Technologie Tri-Capteurs

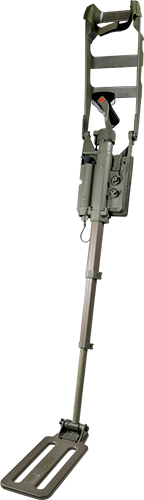

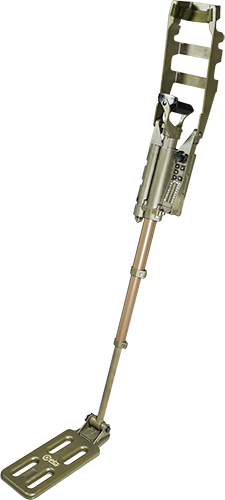

CMD3 est composé d’une tête de détection, d’une unité de commande, d’un manche télescopique et d’un support d’avant-bras liés entre eux pour constituer un ensemble mono-bloc. La tête de détection est légère et la conception de son câblage la protège de tout dommage

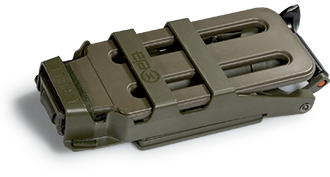

La conception monobloc pliable du CMD3 lui permet d’être opérationnel dans un temps très court et facilement transportable n’importe où

Le détecteur offre la meilleure combinaison : caractéristiques fonctionnelles / opérationnelles ; Il présente le plus grand ratio dimensions, poids et profondeur de détection

Le détecteur ne nécessite aucune opération d’étalonnage manuel et, grâce à son système de compensation automatique des sols minéralisés exclusif le CMD3 assure une sensibilité optimale sur tous les terrains

La localisation des menaces est optimisée par un système de modulation sonore (pointage), assisté par un bar graph à DEL, permettant de déterminer la position de l’objet détecté avec une très grande précision

GPS intégré et système d’enregistrement des données pour le contrôle qualité et la traçabilité pendant les opérations de déminage

Détection des fils de commande indépendamment de l’orientation de la tête de détection de l’appareil

Sélection de la signalisation visuelle en mode visible ou infra-rouge

Distance de fonctionnement entre deux appareils de 1 mètre

Contrôle du niveau des batteries avec signalisation avant décharge complète

Spécifications

Download Specifications



Rapidité

  • Mise en marche : 5 sec.
  • Temps minimum de déploiement : moins de 20 sec.
  • Compensation de sol : 16 sec.
  • Remise à zéro (RAZ): 1.5 sec. avec fonction de réinitialisation automatique


Dimensions

  • Tête de détection (W x L) : 140 mm x 350 mm
  • Compacité : 390 mm x 160 mm x 85 mm
  • Détecteur déployé : 1300 mm
  • Sac de transport : 395 mm x 205 mm x 130 mm


Poids

  • Détecteur (batteries incluses) : 2.25 kg
  • Sac de transport : 0.6 kg
  • Écouteur : 0.155 kg


Indice de protection (IEC 60529)

  • IP 68 (Étanche pendant 24h à 2 mètres de profondeur)


Données environnementales

  • Température de stockage : de -55°C à +85°CTempérature de travail : de -46°C à +70°C


Conformité

  • Conforme aux standards internationaux en matière d’exposition du corps humain aux interférences radios et électromagnétiques
  • Conforme au standard MIL-STD-810
  • Conforme au standard STANAG 4370


Batteries

  • 3 x 1.2V Ni-MH C batteries - HR14
  • 3 x IEC size LR14


Temps de charge

  • 3.5 h (avec le chargeur intégré)


Autonomie

  • Plus de 8 heures (utilisation continue) avec les batteries rechargeables fournies par CEIA


Durée de vie des batteries

  • 2 années d’utilisation journalière (= 500 cycles)


Adaptateur externe AC/DC

  • 100-240 Vac (50/60Hz) - 25 W


Chargeur de batteries intelligent embarqué

  • Temps de charge rapide : ‹ 3.5 heures à pleine charge


Stages de formation technique et opérationnelle

CEIA fournit un soutien complet lors des stages de formation technique et opérationnelle, confiés à du personnel qualifié, sur site ou à son siège:
  • Maintenance préventive et corrective
  • Formation des opérateurs et techniciens
