DGNSS
Einheit zur hochgenauen Ortsbestimmung mittels differential-GNSS

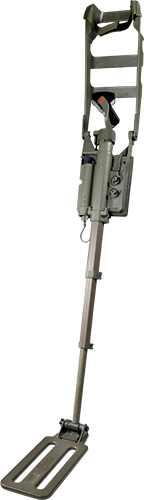

Das System CEIA DGNSS ist ein differentielles globales Navigationssatellitensystem, das für den Einsatz in Kombination mit dem Metalldetektor CEIA DSMD® entwickelt wurde.

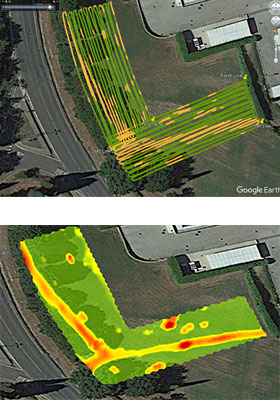

Anzeige der mit Post-Processing verarbeiteten daten
Das System CEIA DGNSS ist ein differentielles globales Navigationssatellitensystem, das für den Einsatz in Kombination mit dem Metalldetektor CEIA DSMD® entwickelt wurde.
Das System besteht aus einer ortsfesten Basiseinheit DGNSS/BASE und einer mobilen Einheit DGNSS/ROVER1 für jeden Metalldetektor.
Nach Abschluss der Suchvorgänge ermöglicht der DSMD® das Auslesen und Aufbereiten der aufgezeichneten differentiellen Positionsdaten mit einer Genauigkeit im Zentimeterbereich, sowie der Alarme des Metalldetektors. Die Daten können hierfür auf ein USB-Speichermedium oder PC exportiert werden.
DGNSS/BASE
Die an einer ortsfesten Position im Suchbereich installierte Basis-Einheit DGNSS/BASE empfängt die von den sichtbaren Satelliten gesendeten Signale, berechnet die Koordinaten der eigenen Position und überträgt diese über eine HF-Verbindung im Broadcast-Modus an die mobilen DGNSS/ROVER1 Einheiten.

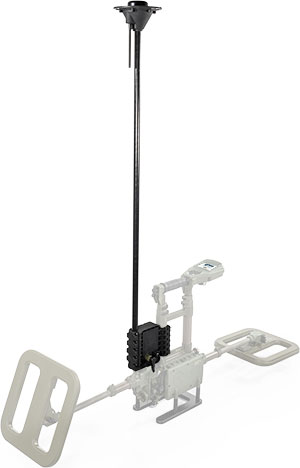

DGNSS/ROVER1
Die Einheit DGNSS/ROVER1 empfängt sowohl die von den sichtbaren Satelliten gesendeten als auch die über HF-Verbindung von der Basiseinheit DGNSS/BASE übertragenen Signale. Auf Basis der Daten wird die relative Position mit einer Genauigkeit im Zentimeterbereich kalkuliert.
Download Specifications
DGNSS – HAUPTMERKMALE
- GNSS-Empfänger
- Empfängertyp: Multiband GPS, GLONASS, Galileo und BeiDou
- RTK-Format: Multiband RTK (RTCM 3.3)
- LBAND-Empfänger: SBAS (WAAS, EGNOS, MSAS und GAGAN)
- Genauigkeit: Einfach 1,5 m; DGNSS: 40 cm; RTK < 1 cm
- HF-Kommunikation
- Frequenz: 869,4 ÷ 869,65 MHz
- Kanäle: 10 (A bis J)
- Kanalabstand: 50 kHz
- Modulation: 4GFSK
- Bereich: Bis 4 km, Sichtlinie (HF-Leistung = 5)
DGNSS/BASE
- Umgebungseigenschaften
- Gewicht: 9,25 kg
- Abmessungen: 360 x 360 mm; höhenverstellbar von 1265 bis 1295 mm
- Schutzart (IEC 60529): IP65
- Temperatur Lagerung: -45 °C ÷ +85 °C (-49 °F ÷ 185 °F)
- Temperatur Betrieb: -25°C bis +65°C
- Entspricht internationalen Normen über Funkstörungen und menschliche Exposition gegenüber elektromagnetischen Feldern
- Batteriebetrieb
- Betriebsdauer 48: Stunden im Dauerbetrieb
- Ladezeit: 4,5 h
DGNSS/ROVER1
- Umgebungseigenschaften
- Gewicht: 1,4 kg
- Abmessungen: 253 x 154 x 1250 mm
- Schutzart (IEC 60529): IP54
- Temperatur Lagerung: -55°C bis +85°C
- Temperatur Betrieb: -46°C bis +70°C
- Entspricht internationalen Normen über Funkstörungen und menschliche Exposition gegenüber elektromagnetischen Feldern
- Batteriebetrieb
- DSMD® Betriebsdauer mit installiertem ROVER1: > 10 Stunden
