Système différentiel de géolocalisation GNSS à haute précision pour détecteur de métaux CEIA DSMD

Description

DGNSS - detail

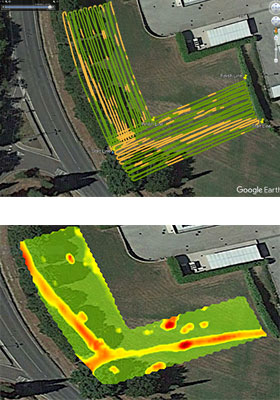

Visualisation des données traitées par post-traitement

Le CEIA DGNSS est un système différentiel de navigation globale par satellites conçu pour être utilisé en association avec le détecteur de métaux CEIA DSMD.

Le système se compose d'une unité fixe Base, le DGNSS/BASE, et d'une unité mobile, le DGNSS/ROVER1, pour chaque détecteur de métaux.

À la fin des opérations de recherche, le DSMD permet d'extraire sur mémoire USB ou sur PC les enregistrements des données différentielles de positionnement, avec une précision centimétrique, ainsi que des niveaux d'alarme du détecteur de métaux.

DGNSS/BASE

Le DGNSS/BASE, installé en position fixe dans la même zone de recherche, reçoit les signaux envoyés par les satellites visibles, calcule les coordonnées de sa propre position et les transmet, via une liaison RF en mode radiodiffusion, aux unités DGNSS/ROVER1.

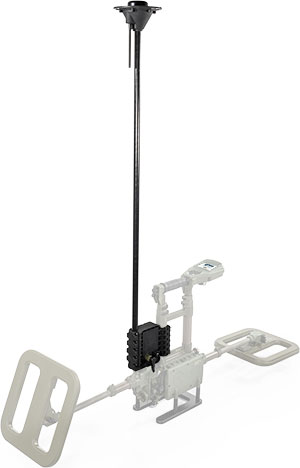

DGNSS/ROVER1

Le DGNSS/ROVER1 reçoit les signaux envoyés par les satellites visibles et les coordonnées transmises via liaison RF par l'unité DGNSS/BASE, puis calcule, par rapport à cette dernière, sa propre position relative avec une précision centimétrique.

Spécifications

Download Specifications



DGNSS – GENERAL FEATURES

  • GNSS Receiver
    • Receiver type: Multiband GPS, GLONASS, Galileo and BeiDou
    • RTK format: Multiband RTK (RTCM 3.3)
    • LBAND Receiver: SBAS (WAAS, EGNOS, MSAS and GAGAN)
    • Accuracy: Single 1,5 m (5 ft); DGNSS 40 cm (15 ¾); RTK < 1 cm (< ⅜ in)
  • RF communications
    • Frequency: 869.4 ÷ 869.65 MHz
    • Channels: 10 (from A to J)
    • Channel spacing: 50 kHz
    • Modulation: 4GFSK
    • Range: Up to 4 km, line of sight (RF Power = 5)


DGNSS/BASE

  • Environmental characteristics
    • Weight: 9,25 kg (20,4 lbs)
    • Dimensions: 360 x 360 x 1295 mm (14 316 x 14 316 x 51 in)
    • Protection degree (IEC 60529): IP65
    • Temperature: Storage -45°C ÷ +85°C (-49°F ÷ 185°F); Operating: -25°C to +65°C (-13°F to 149°F)
    • Complies with the international standards on radio interference and human exposure to electromagnetic fields
  • Battery Operation
    • Operating time: 48 hours of continuous operation
    • Charging time: 4.5h


DGNSS/ROVER1

  • Environmental characteristics
    • Weight: 1,4 kg (3 lbs)
    • Dimensions: 253 x 154 x 1250 mm (10 x 6 116 x 49 732 in)
    • Protection degree (IEC 60529): IP54
    • Temperature Storage: -55°C to +85°C (-67°F to 185°F); Operating -46°C to +70°C (-51°F to 158°F)
    • Complies with the international standards on radio interference and human exposure to electromagnetic fields
  • Battery Operation
    • DSMD Operating time with ROVER1 installed: >10 hours
