Introduction
Les opérations de déminage sont traditionnellement basées sur l'utilisation de détecteurs de métaux conçus pour les inspections du sous-sol. Constituant un outil de détection indispensable pour le personnel engagé dans les opérations de déminage, ils ont connu un développement constant notamment en matière de sensibilité, de capacité à opérer sur des terrains minéralisés ou conducteurs et de maintien de ces caractéristiques dans le temps et dans des conditions ambiantes difficiles.
À partir de la première décennie de ce siècle, la diversification des engins explosifs utilisés pour miner des zones, qui sont sou- vent improvisés et donc imprévisibles et encore plus dangereux, a suscité l'intérêt pour la détection de nouveaux types de cibles comme, par exemple, les contacts conducteurs non métalliques présents dans les plaques de pression (bâtonnets en carbone), les câbles pour l'activation à distance de charges explosives (fils de commande) et les conducteurs de connexion entre les composants d'un système explosif local (fils courts).
CEIA a répondu à cette exigence avec une famille de détecteurs de métaux équipés, chacun, de plusieurs capteurs spécialisés qui permettent à l'opérateur de contrôler et de signaler différents types de cibles de manière sélective et univoque.
L'ALIS-RT™ fait partie de cette nouvelle famille qui intègre trois technologies de détection, pouvant être utilisées séparément ou en combinaison:- Détection de métaux
- Détection de bâtonnets en carbone
- GPR radar a pénétration de sol
L'ALIS-RT™ est la version en temps réel du détecteur ALIS, qui a été développé depuis 2003. L'ALIS-RT™ génère des alarmes en temps réel sur les cibles détectées, de la même façon que les détecteurs de métaux, tandis que l'ALIS fournit des images synthé- tiques en utilisant une application Android et un logiciel de traite- ment SAR (Synthetic Aperture Radar) conçu par la société ALISys Ltd – Tokyo, Japon.
Technologie Tri-Capteurs
- Capteur 1 MD
- Cibles métalliques de petite taille
- Cibles métalliques de grande taille
- Capteur 2 CRD
- Bâtonnets en graphite faisant partie d’EEI
- Pièces conductrices d’électricité non métalliques contenues dans les EEI
- Câbles courts, mono-brin et multi-brins
- Capteur 3 GPR
- Anomalies diélectriques, discontinuités du sol telles que : charges explosives, mines plastiques, bidons, caisses, cavités
ALIS-RT™ description

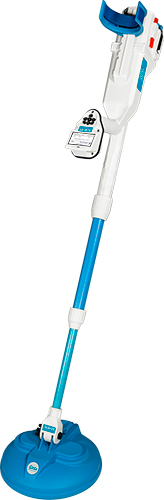

L'appareil comprend trois parties principales: une unité électronique de commande, avec compartiment à batterie intégré, une perche télescopique réglable à deux sections et un capteur de détection compact, logeant les antennes inductive et haute fréquence. Tous les câbles de connexion entre les parties sont installés à l'intérieur de l'appareil afin de les protéger de tout dommage accidentel.
L'unité électronique de commande est munie d'une poignée qui est équipée d'un clavier de commande intuitif et d'un afficheur transflectif à très haut contraste, clairement visible même dans des conditions de fort éclairage externe.
La tête de recherche, à inclinaison réglable, est supportée par un joint à rotule en position centrale, ce qui garantit un haut niveau de stabilité pendant les opérations de détection. L'appareil a été soigneusement conçu pour réduire le poids, l'épaisseur et la zone de surface du capteur, paramètres généralement difficiles à obtenir dans un système GPR.
Les polymères utilisés garantissent des caractéristiques mécaniques et une stabilité dimensionnelle supérieures sur une large plage de températures de service et de valeurs d'humidité ambiante.
Mode de fonctionnement
Le superviseur peut gérer et attribuer le mode de fonctionne- ment voulu ainsi que la sensibilité de chacun des capteurs via un réglage sur le clavier de commande:- MD
- MD + CRD
- GPR
- MD + GPR
- MD + CRD + GPR
L'intensité du signal de détection est indiquée à l'OPERATEUR visuellement, au moyen d'un bargraphe spécifique, et acoustique- ment, au moyen de tonalités spécifiques pour chaque type de cible: métallique, conductrice non métallique, plastique et vides. Les alarmes sonores sont émises par un haut-parleur interne, avec une pression psophométrique élevée, ou par un écouteur monaural très robuste et très étanche. La signalisation d'alarme du capteur MD est statique, avec un changement de tonalité quand on passe au-dessus d'une cible métallique, tandis que les signalisations CRD et GPR sont dynamiques. Le système de signalisation à deux tonalités permet un pointage au sol précis, quel que soit l'opérateur impliqué. L'unité est équipée d'un système d'autotest complet.
Le capteur GPR d'ALIS-RT™Le capteur GPR offre deux fonctionnalités spéciales:- Amélioration de la cible : la signalisation sur des anomalies d'intensité particulière, telles que cavités ou contenants isolants enterres, devient statique.

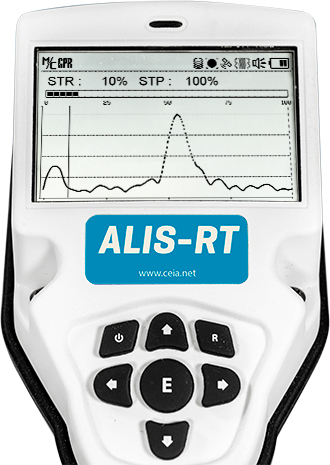

- Mode expert : il permet d'afficher les échos d'une cible GPR dans un graphique de «profondeur» par rapport à la «taille» sur une échelle normalisée (A-Scan).
La plage de profondeur d'exploration du GPR peut être sélectionnée par l'opérateur : en entrant dans le menu de programmation, et en utilisant les paramètres START Depth et STOP Depth, qui identi?ent respectivement les profondeurs minimale et maximale d'intérêt, ou simplement en utilisant le tableau de commande, en déplaçant les curseurs START et STOP à l'aide des ?èches «Droite» et «Gauche».
Cette fonctionnalité est particulièrement utile pour concentrer la sensibilité du GPR sur la profondeur d'intérêt particulière et pour éliminer les ré?exions parasites de la surface du sol ou celles dues à des structures rocheuses irrégulières en profondeur.
Les algorithmes modernes d'analyse des signaux numériques mis en œuvre par ALIS-RT™ permettent d'optimiser la sen- sibilité de la section MD et CRD, même sur des terrains fortement minéralisés et conducteurs, et fournissent une interprétation des ré?exions des signaux radar de la section GPR qui détermine automatiquement la condition d'alarme sonore et simpli?e l'utilisation pour l'opérateur, qui peut se concentrer exclusivement sur l'inspection visuelle du terrain.
En présence d'une alarme, l'opérateur peut examiner le signal au moyen de l'a?chage A-Scan (Mode Expert), qui permet d'évaluer la position, la profondeur et la taille de la cible d'intérêt.
La physique GPR n'est pas en mesure de déterminer si les réflexions proviennent de cibles réalisées dans un matériau isolant, conducteur ou métallique, mais le recoupement avec les informations fournies par les capteurs MD et CRD permet de définir la situation et de mieux préciser la nature de l'objet détecté.
ALIS – Détecteur MD et GPR a double capteur avec radar a ouverture synthétique (SAR)
Les détecteurs ALIS-RT™ peuvent être convertis en systèmes ALIS par le biais d'un kit de conversion disponible aupres ALISys Ltd (www.alisys.co.jp).
La caractéristique la plus exceptionnelle d'ALIS est sa fonction de visualisation du détecteur de métaux et du GPR. Les opérateurs peuvent facilement identifier les mines enterrées sur l'image visualisée. L'a?cheur LCD couleur de l'ordinateur portable fournit les résultats de l'enquête du détecteur de métaux et du GPR sous forme d'images. L'alerte sonore à deux tonalités du détecteur de métaux est également disponible en tant qu'indication. La technologie à double capteur utilisant le détecteur de métaux et le GPR fournit une capacité de discrimination des mines par rapport aux fragments métalliques. Dans ce système, le détecteur de métaux et le GPR sont censés être utilisés, respectivement, comme capteur primaire et capteur secondaire.
Tout d'abord, le détecteur de métaux détecte et pointe au sol tous les objets conte- nant des pièces métalliques, puis le GPR représente les formes des objets. Les petites pièces de métal n'apparaissent pas dans les images GPR, alors que les objets dont la taille est comparable à une mine sont visibles. L'opérateur peut repérer ces formes dans les images résultantes du GPR, qui sont des coupes horizontales du sous-sol à diverses profondeurs, et peut les comparer avec l'image du détecteur de métaux.
Download Specifications
Caractéristiques principales
- Technologie Tri-Capteurs: Détection de métaux (MD); Détection de bâtonnets en carbone (CRD); Radar a pénétration de sol (GPR)
- Très haute sensibilité
- Très grande distance de détection, même pour les objets avec une faible teneur en métal
- Sensibilité réglable, indépendante pour les détecteurs MD/ CRD et le GPR
- Compensation du sol automatisée
- Afficheur graphique LCD transflectif à très haut contraste
- Sélection du canal de travail pour l'utilisation simultanée de plusieurs unités
- Détection statique et dynamique indépendante de la vitesse
- Peut être utilisé en position debout, agenouillée ou à plat ventre
- Haut-parleur intégré et écouteur externe avec volume réglable
- Signaux d'alarme distincts pour chaque détecteur
- Pointage au sol très précis de la cible
- Système d'autodiagnostic avec signal sonore en cas d'anomalie ou de batterie faible
- Dispositif intégré de signalisation par vibration
- Indicateur du niveau de la batterie
- Chargeur de batterie intégré
- Grande autonomie de la batterie
- Tête de détection légère, pour un confort d'utilisation maximal
- Construction légère
- Très compact, robuste et ?able
Données techniques
- Temps de démarrage : 10 s
- Temps pour la compensation du sol : 21 s
- Temps de réinitialisation : 3 s
- Piles: 2 cellules Ni-MH de 1,2 V rechargeables, ANSI taille D ou CEI taille HR20 (piles fournies par CEIA recommandées)
- Temps de fonctionnement (après réinitialisation, à 20°C) : = 8 heures, utilisation continue, mode de fonctionnement MD+CRD+GPR (piles fournies par CEIA)
- Autodécharge de la batterie : charge résiduelle de 65 % si stockée pendant 28 jours à 20°C
- Durée de vie de la batterie : 2 ans d'utilisation quotidienne (500 cycles, norme CEI)
- Avertissement sonore/visuel de Batterie faible : environ 1 heure de fonctionnement (pendant ce temps, la capacité de détection et toutes les autres performances de l'unité ne sont pas affectées)
- Charge de la batterie
- Temps de charge : environ 5 h
- Alimentation
- GSMD-ACPSA1 Alimentation CA/CC pour le chargeur de batterie intégré.
- Entrée : 100-240 V~ 50/60 Hz, 25 W.
- Dimensions et poids : 98 mm x 42 mm x 32 mm ; 390 g
- GSMD-DCPSA1 Câble d'alimentation CC avec prise allume-cigare. Tension d'entrée 10…35 Vcc
- Haut-parleur interne: pression acoustique 84 dBA à 30 cm (volume réglé au maximum)
- Degré de protection (CEI 60529) : IP 68 (étanche à 2 m pendant 24 h)
- Température de stockage: de -55°C à +85°C
- Température de fonctionnement: de -46°C à +70°C
- Conforme aux normes internationales en matière d'interférences radio et de sécurité pour l'exposition humaine aux champs électromagnétiques
- Dimensions
- Tête de détection : Ø 265 mm x 75 mm
- Longueur maximale du détecteur : 1 550 mm
- Réglage de la longueur de la perche télescopique : 730 mm
- Détecteur replié : 850 mm x 345 mm x 120 mm
- Sac de transport : 850 mm x 350 mm x 160 mm
- Mallette de transport : 1 180 mm x 440 mm x 160 mm
- Poids
- Metal detector, batteries included: 3100 g (6.95 lbs)
- Écouteur : 170 g
- Sac de transport : 985 g
- Mallette de transport (appareil inclus) : 14,2 kg
