Système de carte à puce pour une programmation rapide, simple et sûre du niveau de Sûreté.
Détection de qualité supérieure
- Capable de détecter une vaste gamme d’objets dangereux, même dans les cavités corporelles
- 60 zones ciblées à haute précision et haute résolution: 20 verticales; 3 latérales
- Technologie Met-Identity pour identification de la composition des menaces
Les Standards de Sûreté les plus avances exigent la détection de toutes les armes métalliques magnétiques et non magnétiques y compris celles en alliage non magnétique.

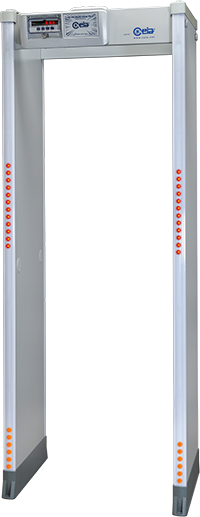

Le modèle HI-PE Plus détecte les armes à feu et les couteaux de ce type même dissimulés dans le corps, en indiquant avec précision la position de la menace, son intensité et sa composition. Le personnel d’inspection acquiert ainsi une connaissance des objets métalliques et peut opérer, selon les procédures en vigueur, avec un maximum d’efficacité.
Fonctions de sûreté accessibles
- Jusqu'à 50 Programmes de Sûreté intégrés: Jusqu'à 30 Standards internationaux; Jusqu'à 20 niveaux programmables
Le réglage des niveaux de sûreté ne peut pas être plus simple que sur le HI-PE Plus.
Les utilisateurs peuvent directement effectuer leur choix parmi les Standards Internationaux connus ou définir un Standard personnalise.
Les utilisateurs peuvent aussi créer leur propre programme de travail et le sauvegarder dans une mémoire interne.- Système de carte à puce pour changement du paramétrage rapide, simple et sûr (Paramètres modifiables: volume alarme et tonalité, lecture du compteur de passage, etc…)
- Renforcement de tous programmes de sûreté grâce à un système d’alarme aléatoire programmable
Discrimination et flux de passage très élevés
- La technologie de détection permet de ne pas tenir compte des effets personnels afin de faciliter le passage
- Pas nécessaire de déposer les objets tels que ceintures, pièces de monnaie, clés, bijoux, montres, portefeuilles, etc.
La technologie de balayage magnétique inventée par CEIA depuis la fabrication de ses premiers appareils en 1986 permet d’obtenir d’excellents résultats en matière de détection et de discrimination.
Le HI-PE Plus fournit un très faible taux de fausses alarmes même si le niveau de sûreté demande est très élevé. En conséquence, il permet d’assurer un flux de passage élevé avec un minimum d’interventions de la part du personnel d’inspection.
Immunité exceptionnelle aux interférences ambiantes
Le HI-PE Plus peut être installé même dans des environnements possédant de fortes interférences électriques inacceptables pour des portiques conventionnels.
Nouvelle unité de contrôle certifiée IP66
- Nouvelle conception intégrée
- Compatibilité totale avec les unités de contrôle IP20 (plastique) et IP65 (acier inoxydable)
- Structure robuste grâce à l'utilisation de polymères hautes performances employés dans le domaine du bâtiment
- Étanche à l’eau et à la poussière : conforme IP66 (CEI 60529)
- Résistance exceptionnelle aux basses et hautes températures et résistance à la corrosion due aux agents atmosphériques
- Écran en polymère spécifique pour améliorer la visibilité des LED en augmentant la définition et la clarté
Indication d’alarme avancée
- 4 barres d’affichage multizones programmables comme témoin d’entrée et/ou afficheur de localisation
- Système de signalisation sonore flexible: 10 tonalités continues et à impulsions; 34 sons spéciaux
- 10 Niveaux sonores paramétrables
- Compteur de passage à grande précision
Un système d’alarme intelligent et précis permet une meilleure utilisation du portique. Les cellules photoelectriques sont entierement parametrables, les deux cotes du portique peuvent indiquer separement ou conjointement les zones de localisation et etre confi gures pour reguler l’acces aux personnes a controler.
Installation rapide
- Installation automatique en une seule opération (OTS). Fonction innovatrice d’assistance à l’installation avec une procédure automatique pas-à-pas.
- Diagnostic automatique continu permettant de garantir les performances de détection
Download Specifications
Structure du portique
- Panneaux de qualité compacts et lavables
- Traitement contre le vieillissement, les intempéries et l'usure
Fonctions opérationnelles
- Haute discrimination et taux de passage supérieurs aux autres systèmes de détection de métaux
- Délai de réinitialisation rapide, programmable à partir de 0,2 s
- Grande vitesse de détection (jusqu’à 15 m/sec)
- Contrôle des fonctions opérationnelles et techniques intégrées
- Lecture rapide des données entrantes, sortantes et du niveau de sûreté
Qualité
- Système de diagnostic automatique continu
- Fiabilité reconnue
- Aucun étalonnage nécessaire
- Pas de maintenance à prévoir
- Conception intégralement numérique
Signalisation d‘alarme
- Barre d'affichage multi-zone pour localisation de hauteur
- 4 barres lumineuses avec sens inversible par logiciel et indication de passage
- Signaux de mesure verts et rouges proportionnels à la taille de l'objet détecte
- 10 tonalites continues et a impulsions + 34 sons spéciaux
- 10 intensités sonores allant de 0 à 99 dbA a 1 m
Type de signalisation
- Fixe ou proportionnelle à la masse en mouvement - visible à 6 m en conditions d‘éclairage de 4000 lux.
- 60 zones distinctes : 20 verticales x 3 latérales
Programmation
- Jusqu'à 50 Programmes de Sûreté intègres
- Interface distante par module de commande à distance infrarouge, BT ou Ethernet (option) 10/100 base T
- Niveau de sûreté : Commande Standard Internationaux (IS) / Carte à puce
- Local par écran alphanumérique et clavier
- Programmation et accès a la carte protèges par mot de passe (utilisateur et super-utilisateur)
Données ambiantes
- Alimentation : 100…277V~ ±10%, 47…63Hz, 40 VA consommation typique
- Température de fonctionnement : -20°C à +65°C (-37°C à +70°C sur demande)
- Température de stockage : -37°C à +70°C
- Humidité relative : 0 à 95% (sans condensation)
Données d‘installation
- Synchronisation automatique entre deux détecteurs de métaux à une distance minimale de 5 cm sans câbles externesInstallation automatique en une seule opération (OTS)
Certification et conformité
- Conforme aux normes applicables pour les Détecteurs de Métaux Evolués (EMD)
- Conforme aux normes de sureté internationales pour les aéroports
- Conforme aux normes en matière d’exposition humaine aux champs électromagnétiques et aux consignes de sécurité pour porteurs de stimulateurs cardiaques
- Conforme aux normes CE en matière de sécurité électrique et compatibilité électromagnétique
Support de formation
- CEIA International fournit un support technique et opérationnel complet, assure par du personnel qualifie, sur site ou a son siège.
Kit de mise à niveau de la version standard pour les utilisations à l’extérieur conformément à la norme IEC 60950-22. Le kit comprend les protections, les traverses, le boîtier de protection pour la carte d’alimentation et le boîtier étanche pour l’adaptateur d’alimentation.
Codes produit:
- 720 mm passage width (part # 55630)
- 820 mm passage width (part # 55633)

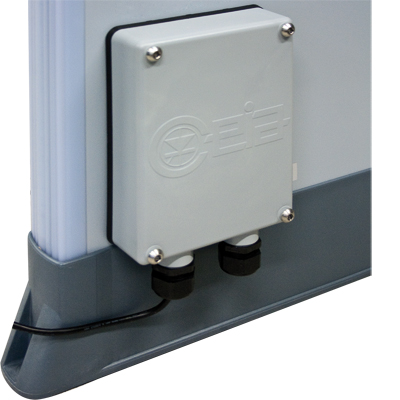

Cette option est composée d’un boîtier étanche en acier inoxydable, d’un adaptateur d’alimentation étanche, de capots de protection pour l’unité de commande et le compartiment des connecteurs sur les antennes.
Codes produit: 55629
APSiM2Plus
Interrupteur marche/arrêt protégé, interface RS-232, USB, Ethernet 10/100 baseT, enregistrement de données, horloge en temps réel, serveur Web intégré, analyse des données statistiques de passages, batteries de secours internes
Codes produit: APSiM2Plus/P
APSM
Interrupteur marche/arrêt protégé, interface RS-232, batteries de secours internes de 55 min. (minimum 45 min.) avec alerte de déconnexion de l’alimentation

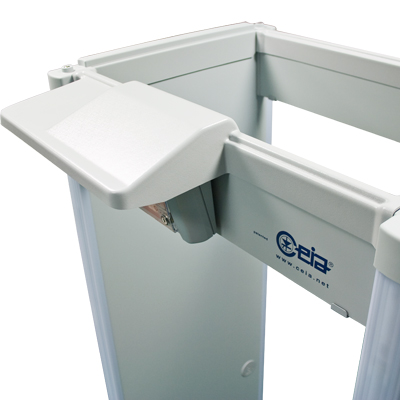

Crossbar battery back-up
Boîtier en inox avec batteries supplémentaires fourni avec traverse de support.
Codes produit:
- 55681
- Protection cover: 75122
Chip cards
Carte à puce pour une sélection automatique des niveaux de sûreté et le réglage des paramètres. Liste des cartes à puce préconfigurées sur demande.

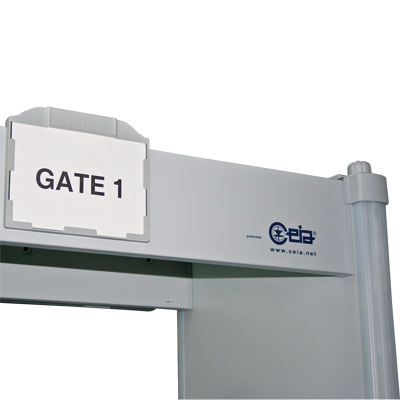

ID-Holder
Cet accessoire est prédisposé pour être fixé sur les traverses d’entrée ou de sortie du portique. Il peut loger, par exemple, des avertissements ou un numéro d’identification utiles pour les personnes attendant d'être contrôlées ou pour le personnel de contrôle.
Codes produit: # 54095
IRC-1
Codes produit: # 47180
Kit FGA and TFV
Le kit peut être utilisé par le technicien pour vérifier rapidement le fonctionnement du détecteur de métaux et pour régler le gain au sol.
- bille en AISI 420, ø44.45mm
- carte à puce de programmation essai FGA
- carte à puce de programmation essai TFV
- mode d’emploi
- mallette pour le transport
Kit OFV
Le kit permet à l’opérateur de vérifier rapidement le fonctionnement du détecteur de métaux.
- bille en AISI 420, ø44.45mm
- carte à puce de programmation essai OFV
- mode d’emploi
- mallette pour le transport
MBSU-2
Autonome, forme compacte, alimentation longue durée sous boîtier inox étanche avec chargeur rapide intégré
Codes produit: # MBSU-2
MD-Scope
MDSCOPE est un logiciel spécialement conçu par CEIA pour permettre, sans utiliser d’instruments spéciaux, de vérifier aisément et totalement le fonctionnement du détecteur de métaux, soit pendant la mise en route soit lors de contrôle périodique. A l’aide d’un ordinateur personnel, MDSCOPE permet d'assurer la surveillance du détecteur de métaux ainsi que la sauvegarde et l’impression des données saisies.
Codes produit: # MD-SCOPE2
MD-WHK
Codes produit: MD-WHK
Metal Detector Divesting Table
Pour déposer les objets métalliques personnels:
- Longueur: 610 mm
- Longueur de la version étendue: 1200 mm
Codes produit: 610mm # 18074
1200mm # 39491
Outdoor version 1200 mm # 67021
RCU2
L'unité RCU2, qui est raccordée au portique par une connexion série, permet d'effectuer la programmation à distance par clavier ou par carte CEIA FreedomCard. Cette unité fournit également une signalisation sonore et visuelle des alarmes, avec indication par zones et grâce à un bargraphe proportionnel à la masse métallique en transit.
Dimensions: 220x140x35mm.
Codes produit: # RCU2
RRU
Unité avec relais à distance pour le report des alarmes du portique. L’unité est reliée à l’interface série du portique. L’unité RRU peut être utilisée pour les asservissements de portes.
Codes produit: # RRU
Test samples kit Gun assembled
Echantillons de référence permettant de contrôler le niveau de sûreté du portique. Comprend un guide de procédures et un certificat de calibrage.
Codes produit: # EMD-SK-GAL
Test samples kit Gun Disassembled
Codes produit: # EMD-SK-GDML
Upper Connection Module
Ce câble d’extension permet le raccordement de l’alimentation et des fonctions série (aux ordinateurs ou aux accessoires CEIA, comme le module RCU-2).
Codes produit: # 46650
Waterproof Mains Power Supply
Alimentation 100W IP67 pour les applications en extérieur. Avec pattes de fixation pour simplifier l’installation.
Codes produit: # 43564

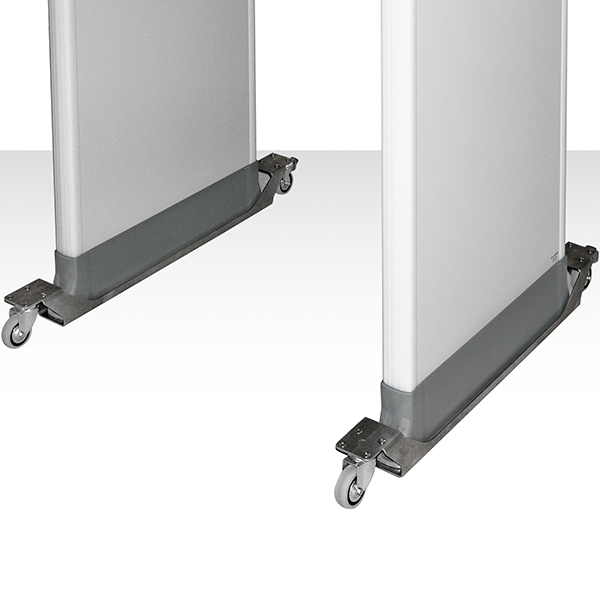

Wheel Kit - Long Range
Codes produit: # 70796
Wheel Kit - Short Range
Codes produit: # 75459
