Completo soporte. CEIA suministra un completo soporte operacional y cursos de formación, tanto en la sede central como en las oficinas del cliente, por personal certificado de CEIA
Conforme a todos los requisitos de la Norma NIJ-0601.02
- La norma NIJ-0601.02 establece nuevos requisitos de sensibilidad, distinción e inmunidad para las aplicaciones en ámbito forense y penitenciario:
- Nivel “Large Objects”
- Nivel “Medium Objects”
- Nivel “Small Objects”

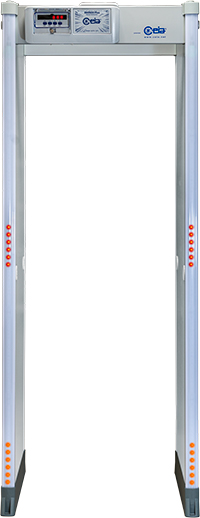

El detector de metales SMD600 Plus cumple completamente los requisitos de la norma NIJ0601.02 en todos los niveles de seguridad, y por tanto puede aplicarse tanto para la inspección de visitantes como de presos en los puntos de control de alta seguridad, incluso en áreas con fuertes interferencias eléctricas y mecánicas.
Altísima sensibilidad
- Análisis preciso y rápido de todas las partes del cuerpo de la gente que pasa, desde el nivel de los zapatos hasta el travesaño.
- Elevada precisión de localización de masas metálicas individuales y múltiples. Un indicador a lo largo de todo el panel indica mediante una serie de indicadores luminosos la posición del objeto metálico en tránsito. Esto permite una rápida identificación del objeto y la reducción o eliminación de las búsquedas manuales.
- Programas incorporados para comprobar que el personal y los visitantes no lleven armas y contrabando.
Altísima discriminación y Alto flujo de tránsito
- Muy alta discriminación de objetos metálicos personales y alto flujo de tránsito con el mínimo número de alarmas intempestivas. El sistema de barrido magnético del volumen de tránsito, inventado y aplicado por CEIA ya en los primeros detectores de metales por zonas fabricados en 1986, permite resultados de interceptación y de discriminación conformes con el estado de la técnica. Los EMD CEIA serie SMD600 Plus proporcionan un índice de alarmas no deseadas sumamente reducido, incluso con los más estrictos niveles de seguridad actualmente vigentes, lo que permite altos flujos de tránsito e intervenciones mínimas de los operadores encargados de los controles.
Indicación de alarma avanzada
- 4 barras de visualización multizonal de entrada y salida programables como luces de localización y/o paso de entrada. Un preciso y completo sistema de señalización de las alarmas permite el mejor uso del detector de metales. Los indicadores ópticos del CEIA SMD600 Plus son completamente programables: ambos lados del arco pueden indicar, tanto por separado como simultáneamente, las zonas de tránsito verticales y laterales de las amenazas interceptadas y, además, pueden configurarse como semáforos para regular el acceso de las personas que se han de examinar.
- Sistema de señalización de alarma acústica flexible
- 10 tonos pulsados y continuos
- 34 sonidos especiales
- 10 niveles de intensidad acústica
Funciones de seguridad más potentes y versátiles
- Hasta 50 programas de seguridad incorporados
- Hasta 30 Normas Internacionales
- Hasta 20 Niveles personalizables
En el SMD600 Plus el ajuste de los niveles de seguridad es muy fácil y versátil. Los usuarios pueden elegir entre los estándares internacionales conocidos o solicitar que se implemente un estándar según sus necesidades. Los usuarios pueden además crear su propio programa de trabajo y guardarlo en la memoria interna. - Sistema de tarjeta chip para cambios de parámetros rápidos, sencillos y seguros (tono y volumen de alarma, lectura del contador, etc.) y para la selección del nivel de seguridad
- Los estándares de seguridad pueden mejorarse con una probabilidad de alarma aleatoria seleccionable
Download Specifications
| Características fundamentales |
- Altísima sensibilidad
- Muy alta discriminación de objetos metálicos personales
- Conforme a todos los requisitos de la Norma NIJ-0601.02
- Altísima velocidad de inspección en puestos de control públicos
- 20 x 4 zonas de indicación de alarma de alta precisión
- Instalación asistida (OTS)
- Prueba de funcionalidad a nivel operador (OFV)
- Sistema antivibración, Adquisición de vibraciones (AVS, EVA)
- Busqueda del canal de transmisión (CS)
- Regulación de la detección a ras de suelo (FGA)
- Prueba de funcionalidad a nivel técnico (TFV)
- Filtrado de interferencias eléctricas (ENA)
- Tecnología Met-Identity para la indicación en tiempo real del tipo de masa metálica interceptada
- Contador bidireccional de alta precisión con compensación de reevaluación automática
- Gran inmunidad ante interferencias externas
- Alarma aleatoria programable de 0% a 100%
- Sistema de tarjeta chip para una programación rápida, sencilla y segura
- Sistema avanzado de inmunidad a interferencias electromagnéticas
- Interfaces estándar: RS-232, BT wireless communication, Infrarrojo
- Interfaces disponibles: Wi-Fi, Ethernet, USB
|
| Calidad |
- Sistema de autodiagnóstico continuo
- Fiabilidad probada
- No requiere calibraciones y mantenimiento programado
- Diseño totalmente digital
|
| Estructura del Detector de Metales |
- Arco lavable compacto de última generación
- Protección contra el envejecimiento, las inclemencias meteorológicas y el desgaste
|
| Unidad de control central |
- Diseño sólido y ergonómico
- Teclado de programación y pantalla alfanumérica de alta visibilidad
- Construcción anti-vandalismo en materiales avanzados como acero inoxidable o plástico (opción)
- Acceso al panel frontal protegido por llave hardware y dos niveles de contraseña
|
| Señalización de alarma |
- Señales visuales
- Barra de visualización de varias zonas para localización de "altura de persona"
- 4 barras de luz con dirección reversible por software e indicación “listo para el pasaje
- Señales de medición verdes y rojas en proporción a la masa del objeto detectado
- Señales acústicas
- 10 tonos continuos y pulsados y 34 tonos especiales
- 10 intensidades de sonido de 0 a 90 dbA a 1m
|
| Tipo de señalización |
- Visual: Fijo o proporcional a la masa de paso (visible desde 6 m con una iluminación de 4.000 lux)
- Visual con subdivisiones por zonas: 20 zonas de localización de dos lados
|
| Programación |
- Hasta 50 programas de seguridad incorporados
- Remota mediante unidad de control infrarrojo remota, BT wireless communication o interfaz Ethernet 10/100 base T (opción)
- Nivel de seguridad
- Mando estándar internacional (IS)
- Tarjeta chip
- Local mediante unidad de control con teclado y pantalla alfanumérica
- Programación y acceso a tarjeta chip protegidos por contraseñas (de usuario y super-usuario)
|
| Características operativas |
- Flujo de tránsito y discriminación elevados, cinco o más veces superior en comparación con otros sistemas de detección de metales
- Restablecimiento rápido en tan solo 0,2 segundos
- Muy alta velocidad de detección (hasta 15 m/s)
- Control funcional técnico y operativo incorporado
- Lectura de teclas "un toque" de datos de nivel de seguridad, entrantes y salientes
|
| Datos de instalación |
- Sincronización automática entre dos o más detectores de metales con una distancia de hasta 30 cm sin utilizar cables externos
- Función de instalación automática (OTS)
|
Kit de actualización de la versión estándar para el uso en ambientes exteriores conforme a la norma IEC 60950-22; el kit incluye protecciones, travesaños y coberturas para la alimentación eléctrica.
Código producto:
- 720 mm passage width (part # 55630)
- 820 mm passage width (part # 55633)
Four photocells fitted into the archway allow counting of transits, alarms and percentage of alarms. The 4-beam version further increases accuracy in counting and determination of transit direction, even in intense transit conditions.

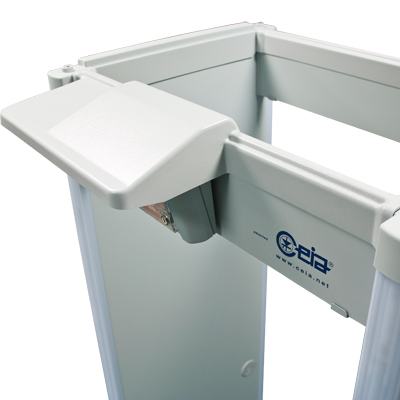

Esta opción incluye una unidad de control en acero inoxidable, coberturas de protección para la alimentación eléctrica y compartimientos para la conexión de antenas. Equipada con tornillos amovibles sólo mediante el uso de herramientas.
Código producto: 55629
APSiM2Plus
Interruptor de encendido y apagado anti-manipulación, interfaz RS-232, USB, Ethernet 10/100 base T, Wi-Fi, registrador de datos, reloj en tiempo real, conectable a sistema de administración de red centralizada Net-ID, servidor web incorporado, análisis de datos estadísticos del tránsito, cargador de batería con alarma de diagnóstico de 12 horas de desconexión de la alimentación de red.
Código producto: APSiM2Plus/P
APSM
Interruptor de encendido y apagado anti-manipulación, interfaz RS-232, baterías internas e indicación sonora de baterías agotadas con 12 horas de autonomía de la señalización.
Crossbar battery back-up
Batería de reserva en caja de acero inoxidable con travesaño especial de soporte.
Código producto:
- 55681
- Protection cover: 75122
IP65 Configuration
Esta opción incluye kits de resistencia a fenómenos atmosféricos y anti-vandalismo
Chip cards
Tarjetas chip para la selección sencilla y segura de los niveles de seguridad y la configuración de parámetros.

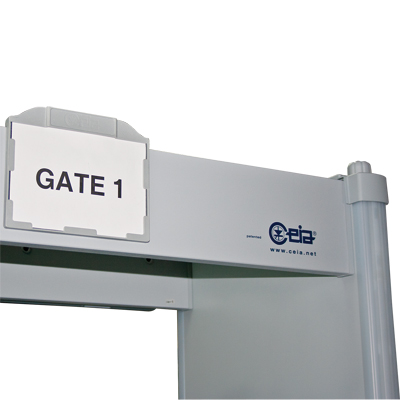

ID-Holder
El porta-placa puede aplicarse a uno de los travesaños del pórtico, tanto en el lado de entrada como en el lado de salida. El mismo puede contener una advertencia o un número de identificación.
Código producto: # 54095
IRC-1
Código producto: # 47180
Kit FGA and TFV
El técnico puede utilizar el kit para verificar con rapidez la funcionalidad del Detector de Metales y para regular la sensibilidad al piso.
- Esfera AISI 420, ø44.45mm.
- chip card de programación prueba FGA (""Technical Level - FLOOR GAIN ADJUSTMENT"")
- chip card de programación prueba TFV (""Technical Level - FUNCTIONALITY VERIFICATION"")
- instrucciones de uso
- maletín contenedor
Kit OFV
El operador puede utilizar el kit para verificar con rapidez la funcionalidad del detector de metales. Esfera AISI 420, ø44.45mm.
- chip card de programación
- instrucciones de uso
- maletín contenedor
MBSU-2
Alimentación eléctrica independiente de larga duración, en caja de acero inoxidable impermeable, con cargador rápido incorporado
Código producto: # MBSU-2
MD-Scope
Potente software de instalación y servicio basado en PC. Incluye funciones de terminal y osciloscopio.
Código producto: # MD-SCOPE2
MD-WHK
Código producto: MD-WHK
Metal Detector Divesting Table
Este accesorio, diseñado para colocarlo al lado del Detector de Metales a tránsito, ofrece una plataforma de apoyo para el depósito temporal de objetos personales metálicos de indudable naturaleza, y por lo tanto no destinados al análisis con rayos X (monedas, llaves,...).
El perfilado especial de la plataforma contribuye a mantener los objetos depositados lejos del Detector de Metales para evitar cualquier interferencia posible.
Dimensiones: 610 x 360 x 975 mm.
Código producto: 610mm # 18074
1200mm # 39491
Outdoor version 1200 mm # 67021

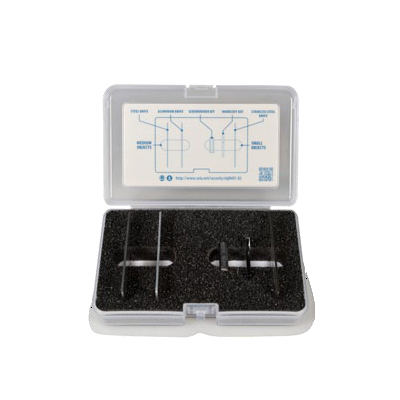

NIJ-0601.02-SKN
NIJ0601.02SO/MO -SK
RCU2
Unidad de control remoto de señalización de alarmas y programación de los detectores de metales de tránsito peatonal CEIA.
Código producto: # RCU2
RRU
Unidad de relé remota (RRU) para repetir las alarmas del detector a través de un contacto de relé. El módulo RRU se puede utilizar para incorporar el detector de metales en sistemas de puertas interbloqueadas.
Código producto: # RRU

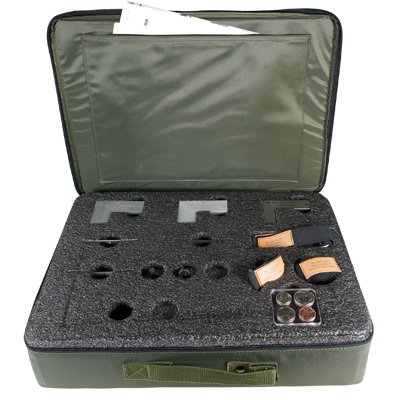

Test samples kit Gun assembled
Código producto: # EMD-SK-GAL
Test samples kit Gun Disassembled
Código producto: # EMD-SK-GDML
Upper Connection Module
Este cable de alargue permite la conexión de la alimentación eléctrica y la comunicación serie con ordenadores personales o accesorios CEIA, como RCU-2.
Código producto: # 46650

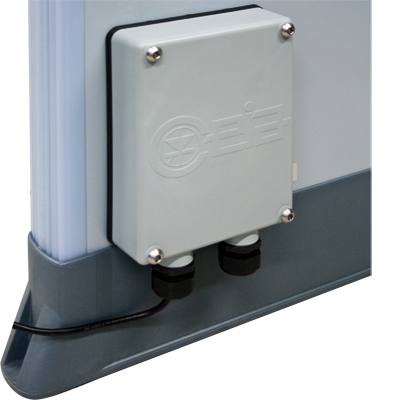

Waterproof Mains Power Supply
Alimentación eléctrica 100W IP67 para aplicaciones exteriores. Con bridas para facilitar la instalación.
Código producto: # 43564
Wheel Kit - Long Range
Código producto: # 70796
