CEIA fornisce un completo supporto per corsi tecnici ed operativi, svolti da personale certificato, in loco o presso la sede di Arezzo
Alta sensibilità
- Ispezione rapida ed accurata delle persone in transito, cavità corporee incluse, su tutta l’altezza del varco
- Elevata precisione di localizzazione di masse metalliche singole e multiple
- Programmi inclusi per controllare i visitatori e il personale alla ricerca di armi e di altri oggetti metallici non consentiti
- Tecnologia Met-Identity per l’identificazione della composizione metallica della minaccia intercettata
Elevato flusso di transito
- Altissima Discriminazione di oggetti metallici personali
- Elevato Flusso di Transito con il minimo numero di allarmi intempestivi
- Nessuna necessità di rimuovere oggetti come cinture, monete, chiavi, gioielli, orologi, portafogli, ecc...
- SMD600 Plus fornisce un tasso di allarmi intempestivi estremamente contenuto anche ai più stringenti Livelli di Sicurezza oggi vigenti, consentendo quindi alti flussi di transito e minimo intervento da parte degli Operatori addetti ai controlli.
Nuova centrale di controllo IP66 certificata
- Nuovo design integrato
- Totale compatibilità con le precedenti centrali di controllo IP20 (plastica) e IP65 (acciaio inossidabile)
- Struttura robusta grazie all'uso di polimeri ad alte prestazioni per la costruzione dell'alloggiamento
- Impermeabile / antipolvere: IP66 conforme a IEC 60529
- Eccezionale resistenza agli urti alle alte e alle basse temperature e alla corrosione degli agenti atmosferici
- Display realizzato con polimero specifico per migliorare la visibilità dei LED aumentandone la definizione
Segnalazione d’allarme
- 20 x 2 zone di localizzazione ad alta precisione
- Alta visibilità della centrale controllo e dell'indicazione della zona, indipendente dalla posizione dell'operatore e dall'ambiente di installazione
- Segnalazione acustica d’allarme programmabile: 10 toni continui o intermittenti; 34 toni speciali addizionali
- 10 livelli d’intensità sonora programmabili
- Contatori di transito ad alta precisione
Funzionalità avanzate di sicurezza
- Fino a 50 livelli di Sicurezza selezionabili: Fino a 30 Standard Internazionali; Fino a 20 livelli programmabili
- Sistema a Chip Card per una programmazione rapida e protetta (ad es., tono e volume allarme, lettura contatori...) e per la selezione dei Livelli di Sicurezza
- Generazione di allarmi aleatori con probabilità di selezione programmabile
Sensore MI2
SMD600 Plus può essere aggiornato con il sensore MI2 per la rivelazione di cellulari e smartphone, o con TDU per la misura della temperatura corporea superficiale, mediante termocamera a infrarossi con individuazione automatica della zona a temperatura più elevata anche nelle condizioni ambientali più difficili.
SMD600 Plus con sensore MI2 integrato è ottimizzato per l'ispezione di persone in applicazioni che richiedono la rilevazione simultanea di armi metalliche (magnetiche e non magnetiche) e di cellulari / smartphone, comprese le versioni più miniaturizzate, a basso contenuto di metallo.
In questa configurazione l'apparato è equipaggiato di barre luminose a doppio colore (colori rosso e giallo) e di contatori di transito ad alta precisione (4-beam).
TDU Thermal Detection Unit
TDU (Thermal Detection Unit) è un kit di aggiornamento conforme alle odierne operazioni di controllo anti-COVID:- Rivelazione simultanea di minacce metalliche e di sovratemperatura corporea
- Misura della temperatura corporea superficiale, mediante termocamera a infrarossi con individuazione automatica della zona a temperatura più elevata
Web-server e registrazione eventi integrati
- Monitoraggio in tempo reale dello stato di funzionamento di ogni Metal Detector
- Regolazione centralizzata dei parametri di lavoro dell’apparato
- Controllo in tempo reale dei flussi
- Report automatici sul numero dei passeggeri ed il tasso di allarmi
- Produzione di statistiche dettagliate sui transiti acquisiti e sulla configurazione del sistema
- Controllo remoto e verifica del livello di Sicurezza
- Nessun server o software client richiesti
- Nessuna configurazione di rete per una installazione semplificata
- 2 x Ethernet 100base-TX
Scarica Specifiche

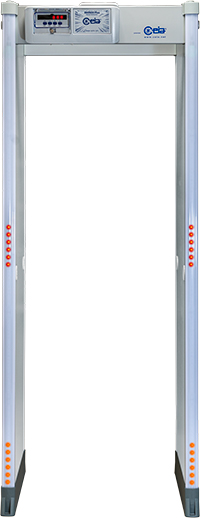

Struttura del portale
- Larghezza di passaggio utile (B x H): 720 mm x 2050 mm (configurazione standard); 820 mm x 2050 mm (larghezza maggiore)
- Centrale di controllo IP66 antivandalica e anti effrazione
- Contatori di transito ad alta precisione (2 barriere ottiche)
- Interruttore ON/OFF anti-manomissione
- Portale a pannello, estremamente robusto ed in materiale lavabile
- Protetto contro l’invecchiamento, agenti atmosferici ed usura
Caratteristiche operative
- Altissima discriminazione ed elevato flusso di transito, almeno cinque volte maggiore rispetto ad altri sistemi per la rivelazione di armi metalliche
- Breve tempo di reset, programmabile a partire da 0,2 secondi per un elevato flusso di transito
- Elevata velocita di intercettazione (fino a 15 m/sec.)
- Verifica automatica di funzionalità a livello operatore (OFV)
- Visualizzazione diretta mediante tastiera dei transiti in ingresso, in uscita e del Livello di Sicurezza
Qualità
- Sistema di autodiagnosi in tempo reale
- Provata affidabilità in ambiente reale
- Nessuna calibrazione richiesta
- Tecnologia completamente digitale
Segnalazione di allarme
- Barra display multizona per una localizzazione ad altezza d’uomo
- 20 x 2 zone di localizzazione ad alta precisione
- Indicazione specifica del colore dell'allarme della scarpa
- 4 barre luminose con direzione di transito e indicazione semaforica selezionabili da software
- Segnalazioni verdi e rosse con indicazione proporzionale alla massa dell’oggetto in transito
- 10 toni continui o intermittenti , con 34 toni speciali addizionali
- 10 livelli d’intensità, compresi tra 0 e 90 dBA a 1m
- Generazione di allarmi aleatori programmabile
- Tecnologia Met-Identity per l’identificazione del tipo di metallo intercettato: "Metallo Ferroso" e "Metallo Non Ferroso"
Tipo di segnalazione
- Fissa o proporzionale alla massa in transito, visibile a 6m con illuminazione ambientale di 4000lux
- 20 x 4 zone indipendenti (20 x 2 in ingresso e 20 x 2 in uscita)
Programmazione
- Fino a 50 livelli di sicurezza selezionabili
- Programmazione remota tramite linea seriale RS-232, telecomando a infrarossi, BT o interfaccia Ethernet 10/100 base T (opzione)
- Livello di sicurezza: Comando (IS) International Standard / Chip card
- Locale tramite display alfanumerico e tastierino
- Ricerca automatica del canale di trasmissione (CS)
- Verifica automatica di funzionalità a livello tecnico (TFV)
- Compensazione automatica del rumore ambientale(ENA)
Dati ambientali
- Alimentazione del portale a bassa tensione in corrente continua
- Alimentazione: 100…277V~ }10%, 47…63Hz, 40 VA
- Temperatura operativa: da -20°C a +65°C (da -37°C a +70°C su richiesta)
- Temperatura di immagazzinamento: da -37°C a +70°C
- Umidita relativa: da 0 a 95% (senza condensazione)
Dati di installazione
- Sincronizzazione automatica tra due o più metal detector con una distanza reciproca fino a 5 cm senza utilizzo di cavi esterni
- Procedura guidata di installazione (OTS)
Certificazioni e conformità
- Conforme ai requisiti della norma NIJ-0601.02
- Conforme alle Normative per Applicazioni Forensi e Penitenziarie
- Conforme ai requisiti Internazionali per la Sicurezza Aeroportuale
- Conforme alle Normative CE ed alle Norme Internazionali per la Sicurezza Elettrica e la compatibilità elettromagnetica (EMC)
- Conforme alle Normative applicabili in materia di esposizione umana ai campi elettromagnetici e di sicurezza per portatori di pacemaker
- Innocuo per supporti magnetici
Kit per l’impiego in applicazioni esterne in conformità allo standard IEC 60950-22; include le protezioni della centrale di controllo, della traversa, dei cavi di connessione e un adattatore di alimentazione in versione IP67.
Codice Prodotto:
- 720 mm passage width (part # 55630)
- 820 mm passage width (part # 55633)
Four photocells fitted into the archway allow counting of transits, alarms and percentage of alarms. The 4-beam version further increases accuracy in counting and determination of transit direction, even in intense transit conditions.

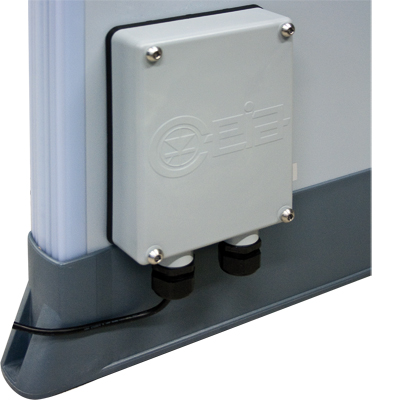

L’opzione include la centrale di controllo in acciaio inox e un adattatore di alimentazione in versione IP67. Tutte le connessioni del portale sono protette da coperchi fissati con viti che richiedono appositi attrezzi per la loro rimozione.
Codice Prodotto: 55629
APSiM2Plus
Modulo di connessione con interruttore anti-manomissione, interfaccia RS-232, USB e 10/100 baseT Ethernet, memoria interna per la registrazione degli eventi, orologio in tempo reale (real-time clock), web-server integrato, analisi statistica dei dati raccolti, batterie interne da 35’ e indicazione sonora di batterie scariche.
Codice Prodotto: APSiM2Plus/P
APSM
Modulo di connessione con interruttore anti-manomissione, interfaccia RS-232, batterie interne con durata tipica di 35’ (minimo 25’) e indicazione sonora di batterie scariche.

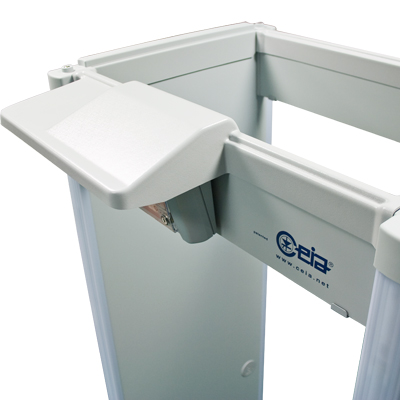

Crossbar battery back-up
Modulo batterie a lunga durata su traversa con contenitore in acciaio inox.
Codice Prodotto:
- 55681
- Protection cover: 75122
IP65 Configuration
La configurazione include un adattatore di alimentazione IP67, le configurazioni per installazioni all’aperto ed antivandalica, una centrale di controllo IP65
Chip cards
Su richiesta, CEIA fornisce chip card, pre-registrate in fabbrica, conformi ad uno standard di sicurezza definito dal cliente in occasione dell'ordine. La card è identificata da un numero progressivo ("xxx" ) inserito nella sua denominazione.
- Chip card: "Setting backup": Su richiesta, CEIA fornisce chip card riscrivibili, predisposte per la memorizzazione dei parametri di funzionamento, predefiniti dall'utente.
- Chip card: "Operator level: volume command": Questa card consente la regolazione del volume d'allarme.
- Chip card: "Operator level: tone command": Questa card consente la regolazione della tonalità d'allarme.
- Chip card: "Counter reading": Questa card consente la lettura del contatore di allarmi (a livello utente).
- Chip card: "Counter reset": Questa card consente l'azzeramento del contatore di allarmi (a livello utente).

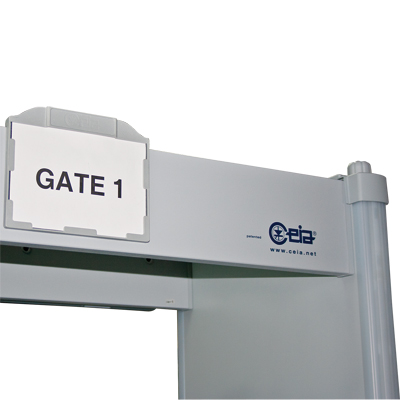

ID-Holder
Il portatarga può essere applicato ad una delle traverse del portale, sia sul lato di ingresso che su quello d’uscita. Esso può contenere un’avvertenza o un numero di identificazione.
Codice Prodotto: # 54095
IRC-1
Telecomando a raggi infrarossi per la programmazione remota senza fili della centrale di controllo
Codice Prodotto: # 47180
Kit FGA and TFV
Il kit può essere utilizzato dal tecnico per verificare velocemente la funzionalità del Metal Detector e per regolare la sensibilità al suolo.
- sfera in AISI 420, ø44.45mm
- chip card di programmazione test FGA ("Technical Level - FLOOR GAIN ADJUSTMENT")
- chip card di programmazione test TFV ("Technical Level - FUNCTIONALITY VERIFICATION")
- istruzioni per l'uso
- valigetta per il trasporto
Kit OFV
Il kit può essere utilizzato dall'operatore per verificare velocemente la funzionalità del metal detector.
- sfera in AISI 420, ø44.45mm
- chip card di programmazione
- istruzioni per l'uso
- valigetta per il trasporto
MBSU-2
MBSU-2 è un dispositivo trasportabile utilizzato per alimentare Metal Detector CEIA in applicazioni all’aperto o in situazioni in cui sia necessaria una batteria d’emergenza.
Il dispositivo è estremamente semplice nell’uso e fornisce all’operatore indicazioni in tempo reale sullo stato della batteria.
Codice Prodotto: # MBSU-2
MD-Scope
MDSCOPE è un pacchetto software appositamente sviluppato da CEIA con lo scopo di permettere un facile e completo controllo del funzionamento del Metal Detector, senza l’uso di strumentazioni speciali, sia durante la fase di installazione che in occasione di test periodici. Tramite un normale Personal Computer, MDSCOPE permette la regolazione ed il monitoraggio del Metal Detector, così come il salvataggio e la stampa dei dati raccolti.
Codice Prodotto: # MD-SCOPE2
MD-WHK
Codice Prodotto: MD-WHK
Metal Detector Divesting Table
Questo accessorio, progettato per essere collocato a fianco del Metal Detector a transito, offre un piano d’appoggio per il deposito temporaneo di oggetti personali metallici di non dubbia natura e quindi non destinati all'analisi a raggi X (monete, chiavi,…).
La sagomatura speciale del piano contribuisce a mantenere gli oggetti depositati lontani dal Metal Detector così da evitare qualsiasi possibile interferenza con questo.
Codice Prodotto: 610mm # 18074
1200mm # 39491
Outdoor version 1200 mm # 67021

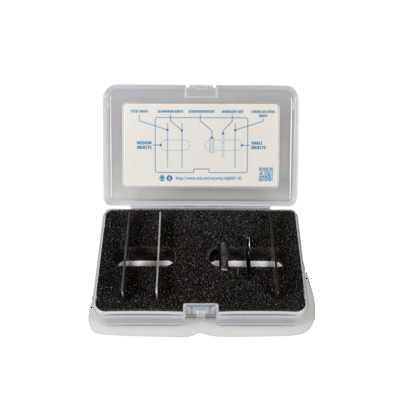

NIJ-0601.02-SKN
NIJ0601.02SO/MO -SK
RCU2
L’unità RCU2, collegata al rivelatore mediante linea seriale, consente di eseguirne la programmazione in modo remoto mediante tastiera o carta CEIA FreedomCard. Essa fornisce inoltre la segnalazione di allarme sonora e luminosa, con un’indicazione a zone e a barra display proporzionale alla massa metallica in transito. Dimensioni: 220x140x35mm.
Peso: 680g.
Codice Prodotto: # RCU2
RRU
Unità relay remota (RRU) per la ripetizione degli allarmi del Metal Detector tramite un contatto relay. Il modulo RRU può essere utilizzato per l’integrazione del Metal Detector in sistemi con porte interbloccate.
Codice Prodotto: # RRU

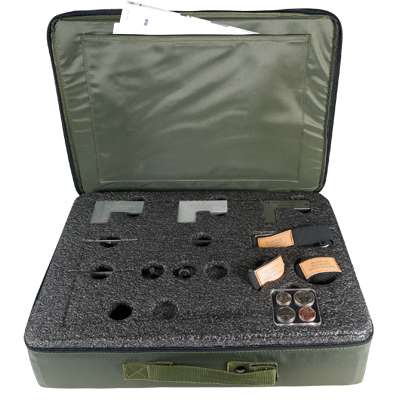

Test samples kit Gun assembled
Codice Prodotto: # EMD-SK-GAL
Test samples kit Gun Disassembled
Codice Prodotto: # EMD-SK-GDML
Upper Connection Module
Codice Prodotto: # 46650
Waterproof Mains Power Supply
Alimentatore a tenuta stagna 100W IP67 per uso esterno. È dotato di flange per una facile installazione.
Codice Prodotto: # 43564
Wheel Kit - Long Range
Codice Prodotto: # 70796
