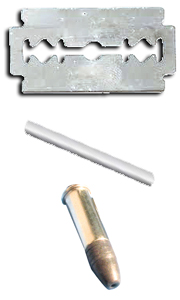

Ultra-High Sensitivity capability. Examples of additional detectable targets: Disposable Razor Blades; Special metal items (e.g. AISI 300 series Stainless Steel); Bullets
Fully compliant with the NIJ-0601.02 and NIJ-0601.03 standards
The SMD®601 Plus further extends the detection sensitivity of the previous SMD®601 to metal threats before considered undetectable due to their minimal dimensions and metal composition similar to the ones specified in the new NIJ-0601.03 Standard.

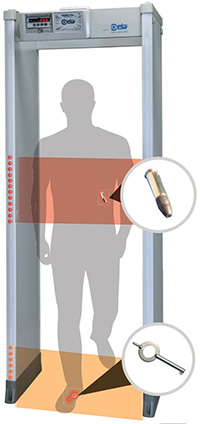

Accurate detection of all metallic threat items
- Very accurate pinpointing of individual and multiple metal targets
- Quick, accurate analysis of all parts of the body of people in transit, from the shoe level to the crossbar
- Built-in programs to screen visitors and staff for weapons and contraband
New certified ip66 control unit enclosure
- Total compatibility with previous control units
- Robust structure through the use of high-performance polymers for the construction of housing
- Waterproof / Dustproof: IP66 compliant (IEC 60529)
- Exceptional impact resistance at low and high temperatures and resistance to corrosion from atmospheric agents
- Display made with specific polymer to improve the visibility of the LEDs by increasing the definition and clarity
Unique alarm signalling
- 20 vertical localization zones
- High visibility of the control unit and of the zone indication, independent from the operator position and the installation environment
- Flexible Acoustic Alarm Signalling System: 10 Continuous and Pulsed Tones; 34 Special Sounds
- 10 Alarm Volume Levels
- High Precision Transit Counter: In-Bound transits; Out-Bound transits; Alarm rate
Most powerful and versatile security features
- Over 40 built-in Security Programs: Up to 22 pre-programmed Security Programs; Up to 20 user programmable Security Programs
- Chip Card system for fast, simple and secure parameter changes (i.e. alarm volume and tone, counter reading, etc.) and security level selection.
- Any security standard can be enhanced with selectable random alarm probability
Chip card system
The system allows Security Management to set the Security Level quickly, reliably and without having to program the device in any way.
Download Specifications
Gate structure
- State-of-the-art, robust and washable panels
- Antivandalic and antitampering IP66 control unit
- Embedded high precision transit counters (2-beam photocells)
- Antitampering ON/OFF switch
- Protected against aging, weather and wear
Operational features
- High discrimination and transit flow rates five or more times greater than other metal detection systems
- Quick reset time as short as 0.2 seconds for high throughput rate
- Very high detection speed (up to 15 m/sec.)
- Built-in operational functional verification (OFV)
- One-touch key reading of inbound, outbound and Security Level Data
Quality
- Continuous self diagnostic system
- Proven reliability
- No periodic re-calibration and preventive maintenance required
- No scheduled maintenance
- Fully digital design
Alarm signalling
- Multi-zone display bar for “height on person” localization
- 20 vertical localization zones
- 2 display bars programmable as zone indicators and/or pacing lights
- Specific shoe alarm color indication
- Green and red metering signals proportional to the mass of the detected target
- 10 selectable continuous and pulsed tone plus 34 special tones
- 10 selectable sound intensities ranging from 0 to 90 dbA at 1m
- Random alarm capability with independent counters, alarm tone and alarm volume
- Met-Identity technology (separate Ferrous and Non-Ferrous alarm signaling)
Type of signalling
- Fixed or proportional to the mass in transit - visible from 6m under lighting of 4000lux
- 20 x4 distinct zones (20x2 entry side and 20x2 exit side)
Programming
- Over 40 built-in Security Programs
- Remote via Infrared Remote Control Unit, BT or Ethernet 10/100 base T (option) interface
- Security level: International Standard (IS) command / Chip card
- Local by Control Unit alphanumeric display and keyboard
- Programming and chip card access protected by user and super-user passwords
Installation data
- Automatic synchronisation between two or more metal detectors with distance of down to 5 cm without the use of external cables
- One Touch Automatic Self Installation (OTS)
Certification and compliance
- Fully compliant with the NIJ-0601.02 Standard requirements
- Complies with the applicable Standards for Law Enforcement and Correctional Facilities
- Compliant with applicable International Standards for electrical safety and EMC
- Compliant with the applicable electromagnetic Standards on Human Exposure and Pacemaker Safety
- Harmless to magnetic media (CD, tapes, etc.)
Environmental data
- Powered by safe low voltage DC through external switching power supply adapter
- Power Supply : 100…277V~ ±10%, 47…63Hz, 50 VA typical consumption
- Operating temperature: -20°C to +65°C (-37°C to +70°C upon request)
- Storage temperature: -37°C to +70°C
- Relative humidity: 0 to 95% (without condensation)
Comprehensive support
- CEIA provides full operational and technical training support by certified personnel either at CEIA facility or at customer site.
APSiM3Plus
Serveur web et enregistrement intégré
Codes produit: APSiM3Plus/P
Crossbar battery back-up
Batteries supplémentaires longue durée
Codes produit:
- 55681
- Protection cover: 75122
Embedded battery back-up and charger
Codes produit: APSM2Plus/P
IP65 Configuration
Comprend l’option contre les intempéries et l’anti-vandalisme
Chip cards
Carte à puce pour une sélection automatique des niveaux de sûreté et le réglage des paramètres. Liste des cartes à puce préconfigurées sur demande.

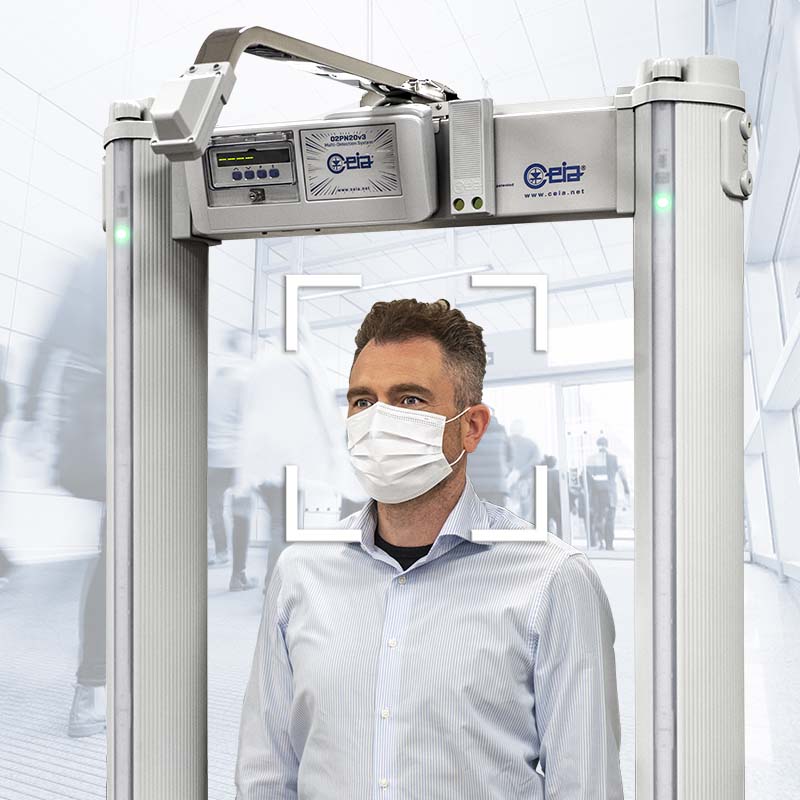

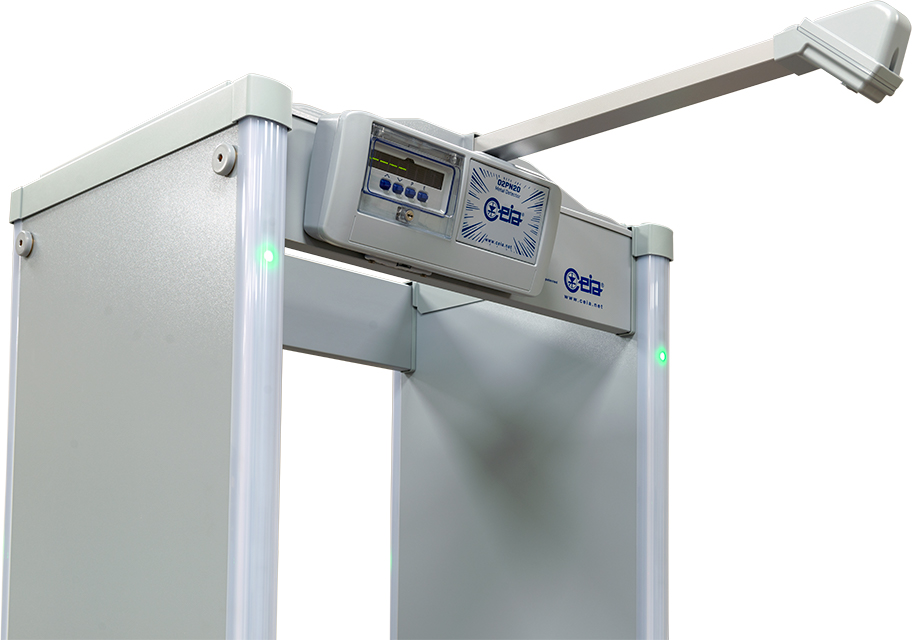

Integrated camera system
L’appareil peut être équipé d’une caméra intégrée afin d’enregistrer les personnes transitant par le portique. Ce kit comprend la caméra et les pièces de montage sur la traverse ainsi que le câble de raccordement. Cette option nécessite le Serveur Web et le fichier de données.
Codes produit: 54253
IRC-1
Codes produit: # 47180
Kit FGA and TFV
Le kit peut être utilisé par le technicien pour vérifier rapidement le fonctionnement du détecteur de métaux et pour régler le gain au sol.
- bille en AISI 420, ø44.45mm
- carte à puce de programmation essai FGA
- carte à puce de programmation essai TFV
- mode d’emploi
- mallette pour le transport
Kit OFV
Le kit permet à l’opérateur de vérifier rapidement le fonctionnement du détecteur de métaux.
- bille en AISI 420, ø44.45mm
- carte à puce de programmation essai OFV
- mode d’emploi
- mallette pour le transport
MBSU-2
Autonome, forme compacte, alimentation longue durée sous boîtier inox étanche avec chargeur rapide intégré
Codes produit: # MBSU-2
MBSU-LWSC
Codes produit: #MBSU-LWSC
MD-Scope
MDSCOPE est un logiciel spécialement conçu par CEIA pour permettre, sans utiliser d’instruments spéciaux, de vérifier aisément et totalement le fonctionnement du détecteur de métaux, soit pendant la mise en route soit lors de contrôle périodique. A l’aide d’un ordinateur personnel, MDSCOPE permet d'assurer la surveillance du détecteur de métaux ainsi que la sauvegarde et l’impression des données saisies.
Codes produit: # MD-SCOPE2
MD-WHK
Codes produit: MD-WHK
Metal Detector Divesting Table
Pour déposer les objets métalliques personnels:
- Longueur: 610 mm
- Longueur de la version étendue: 1200 mm
Codes produit: 610mm # 18074
1200mm # 39491
Outdoor version 1200 mm # 67021

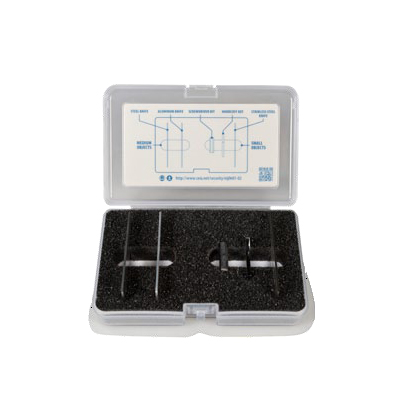

NIJ0601.02SO/MO -SK
Echantillons de référence permettant de contrôler le niveau de sûreté du portique. Comprend un guide de procédures et un certificat de calibrage.
RCU2
L'unité RCU2, qui est raccordée au portique par une connexion série, permet d'effectuer la programmation à distance par clavier ou par carte CEIA FreedomCard. Cette unité fournit également une signalisation sonore et visuelle des alarmes, avec indication par zones et grâce à un bargraphe proportionnel à la masse métallique en transit.
Dimensions: 220x140x35mm.
Codes produit: # RCU2
TDU
Codes produit: TDU/P
Test samples kit Gun assembled
Echantillons de référence permettant de contrôler le niveau de sûreté du portique. Comprend un guide de procédures et un certificat de calibrage.
Codes produit: # EMD-SK-GAL
Test samples kit Gun Disassembled
Codes produit: # EMD-SK-GDML
Top Power Cable

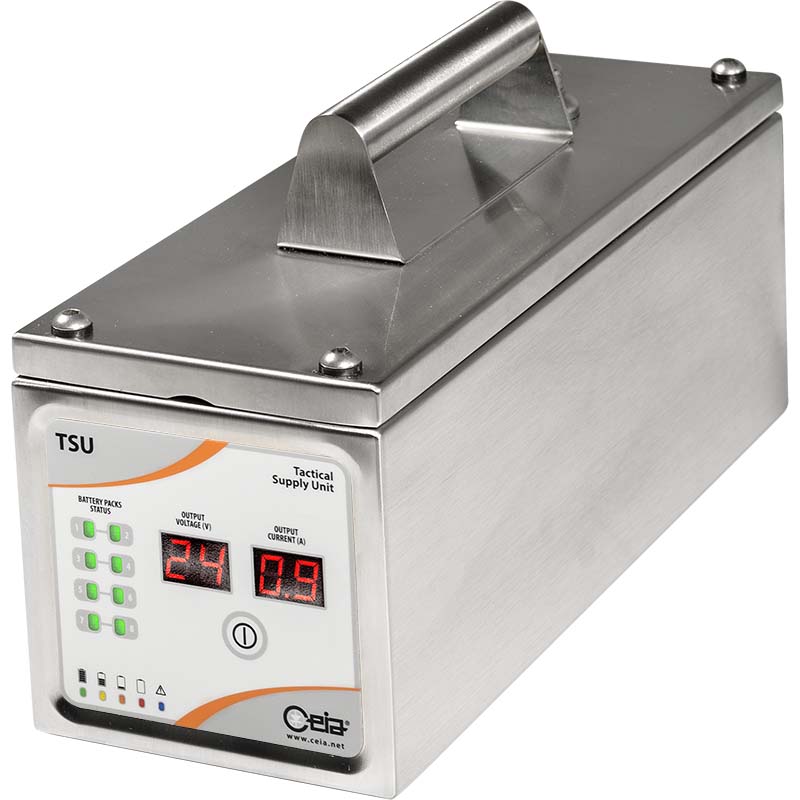

TSU
Codes produit: # TSU
Upper Connection Module
Ce câble d’extension permet le raccordement de l’alimentation et des fonctions série (aux ordinateurs ou aux accessoires CEIA, comme le module RCU-2).
Codes produit: # 46650
Wheel Kit - Long Range
Codes produit: # 70796
