Détecteurs pour la SURETE
EMA series
Type B avec Analyseur LAGs Type A (en option) intégré
Type B
Standard 3
certifiée
Type A
Standard 3
certifiée
EMA series
Type B avec Analyseur LAGs Type A (en option) intégré
- Certifié en accord avec les exigences de performances CEAC pour les Liquid Explosive Detection Systems Type A et Type B (LEDS)
- Analyse automatique des bouteilles scellées et entamées LAGs (Liquides, Aérosols et Gels) en ~ 5 sec. (Type B) et en ~ 4 sec. (Type A)
- Certifié pour analyser les liquides dans des contenants métalliques, métallisés, en verre ou plastique, transparent, coloré et opaque
- Taux de fausses alarmes combiné très faible: < 0.4%
- Encombrement réduit et design ergonomique
- Pas de source ionisante ni de parties en mouvement
- Aucune maintenance exigée
Dépliant
Manuels
The EMA is a compact device designed for the analysis of liquid containers and their contents with the goal of detecting the possible presence of explosive precursors and explosive liquids. When the operator places the bottle in the inspection cavity, its presence is automatically detected and the analysis is performed in ~ 5 seconds.
Exemples de bouteilles analysables avec EMA
Description générale
L’EMA est un dispositif conçu pour l’analyse de bouteilles et de leur contenu afin de détecter l’éventuelle présence de liquides combustibles, inflammables et explosifs.
Le contenu des bouteilles est analysé sans la nécessité d’ouvrir le contenant car la détection est effectuée en utilisant de multiples technologies simultanées.
La structure de l’analyseur, extrêmement robuste, fiable et facile à nettoyer, est réalisée en Acier Inox AISI 304 et plastique antifriction.
L’Analyseur est constitué d’un corps principal, d’un panneau de contrôle et d’une cavité d’analyse. Dans le cas de contenants ouverts comme des gobelets ou des thermos, il est possible d’effectuer l’analyse à l’aide d’un analyseur de type A intégré (en option), en utilisant des petits verres en plastique à insérer dans une sonde externe.
CEIA EMA et Exigences LEDS
Les analyseurs de Type B sont destinés à l’inspection de contenants individuels de liquides pour la détection d’explosifs et de leurs précurseurs, en accord avec les exigences européennes actuelles (Règl. EU No 185/2010).
Etant donné que les contenants peuvent être constitués de différents matériaux et peuvent avoir une géométrie et un volume très variable, l’utilisation de multiples principes physiques simultanés est nécessaire pour un contrôle fiable et sûr.
Le développement de la famille d’analyseurs CEIA EMA a débuté en 2003; depuis le nombre de capteurs intégrés n’a cessé d’augmenter afin de répondre aux nouvelles exigences sur les menaces liquides à détecter et sur les types de contenants à analyser. Le jeu complet de capteurs installés sur l’équipement fait de l’analyseur de liquides EMA une machine unique sur le marché garantissant une sûreté très élevée et une réponse aux futures exigences de détection.
La capacité de détection de l’analyseur CEIA EMA LAGs* certifié est supérieure aux exigences européennes actuelles avec la possibilité de détecter des substances dangereuses additionnelles.
Le CEIA EMA dispose d’un analyseur type A certifié EU Standard 3 (en option) pour analyser des contenants ouverts ou lever un doute après une alarme de la section type B. Un verre plastique approprié permet une inspection avec une quantité minimale de liquide à analyser.
Principe de fonctionnement

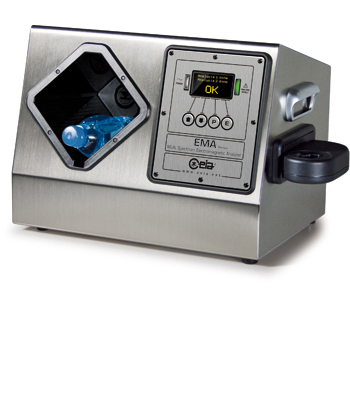

Lorsque l’opérateur place la bouteille dans la cavité d’inspection, sa présence est automatiquement détectée et le processus d’analyse dure ~ 5 secondes.
L’analyse est effectuée simultanément en utilisant des technologies multiples: large bande fréquences radio, infrarouge, induction magnétique et gravimétrie. Le champ électromagnétique généré dans la cavité inspectée est de faible intensité et non ionisant, par conséquent sûr pour les liquides et l’opérateur.
Les champs interagissent avec les contenants et leur contenu. Le volume entier de la bouteille est analysé pour vérifier sa conformité aux liquides autorisés. En quelques secondes, l’équipement fournit une réponse positive (OK) ou un message d’alarme sans demander aucune interprétation de la part de l’opérateur. Le calibrage est effectué automatiquement par l’appareil.- Si les résultats de l’analyse sont conformes aux caractéristiques des liquides inoffensifs (par exemple eau, vin, liqueurs, sodas…), EMA fournit un message «OK» et une indication lumineuse de couleur verte.
- Si les résultats de l’analyse ne sont pas conformes aux caractéristiques des liquides inoffensifs, EMA fournit une alarme sonore et visuelle (signal rouge) et un message exigeant une analyse plus approfondie du contenant.
Download Specifications
Caractéristiques clés |
- Système certifié Standard 3 Type B et Type A intégrés
- Inspection automatique de tous types de contenants
- Temps d’inspection ~ 5 secondes (type B) et ~ 4 secondes (type A)
- Multiples technologies simultanées
- Espace d’installation réduit
- Formation minimale exigée pour les opérateurs
- Structure compacte
- Aucune partie mécanique en mouvement
- Pas de source ionisante ni de laser
- Aucune maintenance exigée
|
Analyse à technologie multiple |
- Large bande Fréquences Radio (R.F.)
- Mesure Infrarouge
- Induction Magnétique
- Vérification Gravimétrique
|
Caracteristiques d’inspection |
- Bouteilles de toutes les formes présentes sur le marché avec une large gamme de dimensions et une capacité comprise entre 100 ml et 2000 ml.
- Volume du verre type A: 10 ml
- Durée de la phase de démarrage: 15 sec Max.
- Type d’analyse: automatique
- Temps d’analyse: 5 sec. typique (type B) et 4 sec. typique (type A)
|
Substances détectées |
- Combustibles, liquides inflammables et explosifs
|
Modalité d’alarme et signalisation diagnostic
Couleur voyant | Message afficheur | Signification | Vert | OK | Liquide autorisé | Jaune | Produit interdit | Alarme d’intensité moyenne | Rouge | Produit interdit | Alarme de haute intensité |
| Alarme sonore | Classification des menaces disponible | Interface opérateur | - Ecran graphique à fort contraste facile à lire
- Touches de fonction en acier inox avec fiabilité élevée
- Programmation de tous les paramètres protégée par mots de passe
| Contrôle fonctionnel et calibrage | - Calibrage automatique effectué en continu
- Vérification manuelle du calibrage effectuée par l’opérateur avec des échantillons de test appropriés, en accord avec une procédure opérationnelle
| Communication | - Câble série RS-232
- Interface Ethernet
| Contrôle à distance et interface Ethernet | - Disponible avec le logiciel de gestion en réseau CEIA NetID
- Programmation
- Recueil statistique des données
- Maintenance
- Mise à jour du programme
| Degré de protection | | Poids | - 17 kg (type B)
- 17.5 kg (type B et type A)
| Principales caractéristiques électroniques | - Haute intégration CMS
- Microprocesseur 32 bit
- DSP 32 bit
- Faible puissance absorbée et fiabilité élevée
- Champ électromagnétique généré dans la cavité d’inspection de faible intensité et non ionisant
- Pas de radiation ionisante ou de source radioactive
- Pas de source laser
| Principales caract éristiques mécaniques | - Construit entièrement en acier inox satiné AISI304
- Traitement de surface anti-empreinte
- Robuste et durable
- Dispositif compact et esthétiquement agréable
| Installation et maintenance | - Ajustement automatique aux différentes conditions ambiantes
- Pas de calibrage initial ou périodique
- Mise à jour du programme par interface série ou Ethernet
- Pas de maintenance périodique
- Système intégré de calibration automatique et d’autodiagnostic
| Certification et conformité | - Certifié Standard 3 en accord avec les exigences de performances CEAC pour les LEDS Type B
- Certifié Standard 3 en accord avec les exigences de performances CEAC pour les LEDS Type A
- Répond aux normes internationales pour la Sécurité Electrique et la Compatibilité Electromagnétique (EMC)
| Alimentation | - 115/230V~ ±15%, 50/60 Hz ±10%, 15W
| Conditions de fonctionnement | - Température de fonctionnement: de +0 à +40°C
- Température de stockage: de -10 à +60°C
- Humidité relative de fonctionnement: 0-95%, sans condensation
- Humidité relative de stockage: 0-98%, sans condensation
| Numéro de stock OTAN: | - 6665-151805235
- 6665-151805236
| Analyser type A (en option) |

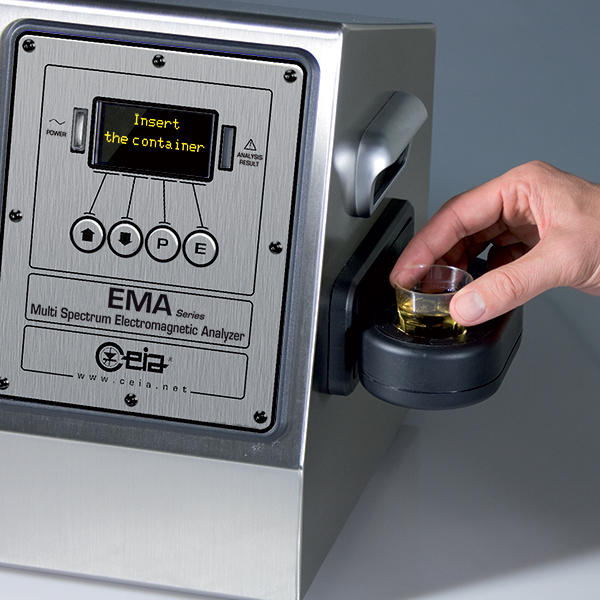

Type A AnalyzerLe dispositif EMA est étudié pour analyser les liquides dans leur contenant original. Dans le cas de contenants ouverts comme les tasses ou les thermos, il est possible d’effectuer l’analyse à l’aide d’une type A optionnel, en utilisant des petits contenants en plastique. La sonde externe est installée sur le côté droit du dispositif. Temps d’analyse: 4 sec. Typique.

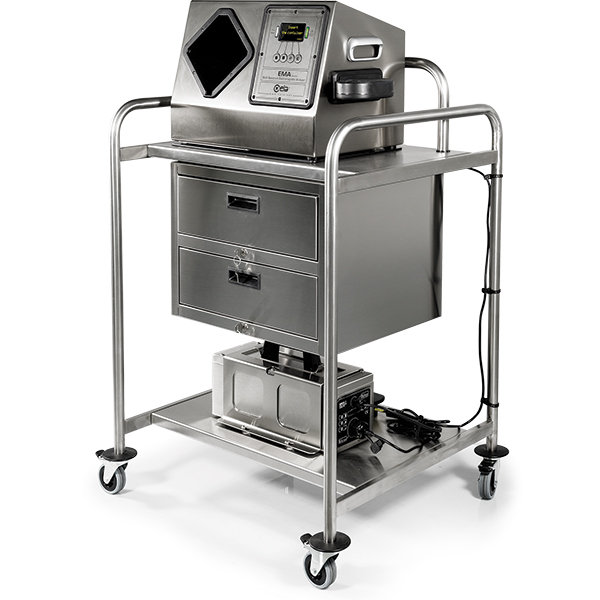

EMA Mobile StationCodes produit: # 70900
