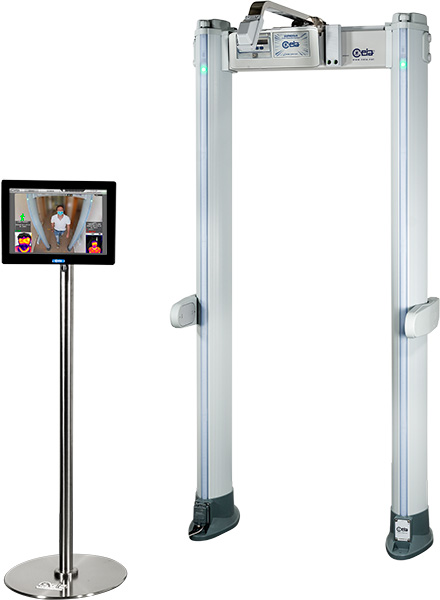

02PN20v3 Elliptic

02PN20v3 Elliptic è una stazione di sicurezza conforme ai requisiti anti-COVID che offre caratteristiche allo stato dell’arte in termini di sicurezza e di protezione per gli operatori e per le persone controllate.

Descrizione

02PN20v3 Elliptic - detail

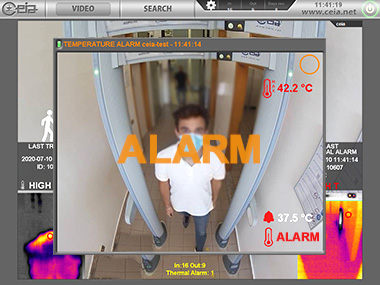

Interfaccia utente touchscreen ottimizzata

Il rapido sviluppo del contagio da COVID-19 ha richiesto misure di contrasto a tutti i livelli per limitare la diffusione della malattia, come, ad esempio, l’adozione di mascherine, il distanziamento sociale e la misura della temperatura corporea quale indicatore della possibile infezione da parte del virus.

I checkpoint per la sicurezza, posti a protezione degli ingressi aeroportuali e di edifici sensibili, dovrebbero essere equipaggiati in modo da consentire le operazioni di controllo nel rispetto dei nuovi parametri. Ciò significa rivelare le minacce desiderate con il minimo tasso di allarmi intempestivi, al fine di:

  • Limitare il numero di controlli secondari
  • Ridurre i contatti tra operatori e persone in transito
  • Ridurre il tempo di attesa a monte del sistema.
Ne deriva la necessita di Metal Detector ad altissima discriminazione.

In accordo alle disposizioni anti-COVID, le operazioni di screening devono inoltre comprendere la misura della temperatura corporea superficiale, in modo da intercettare i casi di temperatura elevata, possibilmente senza introdurre operazioni manuali aggiuntive ed ancora senza contatto tra operatori e persone ispezionate.

02PN20v3 Elliptic è una nuova soluzione integrata per i checkpoint di sicurezza, conforme ai requisiti sopra indicati.

Caratteristiche principali

  • Rivelazione delle minacce metalliche, in accordo ai livelli di sicurezza previsti, tramite un detector induttivo di nuova generazione, ad alta uniformità di campo e ad elevata discriminazione degli oggetti metallici personali, con conseguente riduzione del numero dei controlli.
  • Visualizzazione ad alta accuratezza delle zone di rivelazione, sia su oggetti singoli sia su oggetti multipli, con conseguente velocizzazione delle operazioni di ispezione.
  • Misura della temperatura corporea superficiale, mediante sistema multi-spettrale combinato, visibile e infrarosso, con individuazione automatica del massimo valore e segnalazione di allarme in caso di superamento della soglia prevista dalla Legge.
  • Calibrazione costante del sistema di misura termica tramite due corpi grigi di riferimento stabilizzati.
  • Verifica della direzione e del conteggio dei transiti con sincronizzazione della misura termica al passaggio della persona ispezionata all’interno del varco per la massima accuratezza ed unicità di segnalazione.
  • Visualizzazione delle segnalazioni di allarme in un’interfaccia operatore unificata, tramite chiosco dotato di PC monitor.
  • Possibilità di inserimento di un sensore aggiuntivo per la rivelazione di materiali radioattivi o di telefoni cellulari.


  • Monitoraggio e registrazione dei dati

  • Registrazione dei dati acquisiti per ogni transito e di configurazione del dispositivo di sicurezza
  • Raccolta dei dati con il dettaglio di ogni singolo transito: temperatura corporea, allarmi metallo e allarmi gamma (opzionale)
  • Monitoraggio dello stato di funzionamento degli apparati
  • Regolazione dei parametri di lavoro degli apparati
  • Allarme metallo e temperatura elevata
  • Allarme materiale radioattivo (opzionale)
  • Allarme telefono cellulare (opzionale)
  • Crittografia dei dati ad alta sicurezza
  • Controllo del flusso di transito


  • Caratteristiche del software

  • Ampia capacita di memorizzazione dei dati: 100.000+ transiti
  • Tempo di conservazione dei dati programmabile
  • Strumenti integrati per la ricerca avanzata degli eventi di allarme
  • Filtro di ricerca per allarme, data e ora
  • Esportazione del video completo o di ogni fotogramma
  • Specifiche

    Struttura del portale

    • Portale a colonne ellittiche compatte, estremamente robusto ed in materiale lavabile
    • Protetto contro l’invecchiamento, da agenti atmosferici ed usura


    Caratteristiche operative

    • Altissima discriminazione ed elevato flusso di transito, almeno cinque volte maggiore rispetto ad altri sistemi per la rivelazione di armi metalliche
    • Breve tempo di reset, programmabile a partire da 0,2 secondi per un elevato flusso di transito
    • Elevata velocità di intercettazione (fino a 15 m/sec.)
    • Verifica funzionale tecnica e operativa integrata
    • Visualizzazione diretta dei transiti in ingresso, in uscita, e del livello di Sicurezza


    Qualità

    • Sistema di autodiagnosi in tempo reale
    • Provata affidabilità in ambiente reale
    • Nessuna calibrazione richiesta, nessuna manutenzione periodica


    Segnalazione di allarme

    • Barra display multizona per una localizzazione ad altezza d’uomo
    • 4 barre luminose con indicazione semaforica della direzione di transito selezionabile da software
    • Segnalazioni verdi e rosse con indicazione proporzionale alla massa dell’oggetto in transito
    • 10 toni continui o intermittenti , con 34 toni speciali addizionali
    • 10 livelli d’intensità, compresi tra 0 e 90 dBA a 1m


    Tipo di segnalazione

    • Fissa o proporzionale alla massa in transito, visibile a 6m con illuminazione ambientale di 4000lux
    • 60 zone distinte totali (20 zone verticali x 3 zone orizzontali)


    Programmazione

    • Fino a 50 livelli di sicurezza selezionabili
    • Programmazione remota tramite telecomando a infrarossi, BT o interfaccia Ethernet 10/100 base T (opzione)
    • Livello di sicurezza
      • Comando (IS) International Standard
      • Chip card
    • Locale tramite display alfanumerico e tastierino
    • Programmazione e accesso protetti da due livelli di password (utente e super-utente)


    Dati ambientali

    • Alimentazione: 100…277V~ ±10%, 47…63Hz, 40 VA
    • Temperatura operativa: da -20°C a +65°C (da -37°C a +70°C su richiesta)
    • Temperatura di immagazzinamento: da -37°C a +70°C
    • Umidità relativa: 0 to 95% (senza condensazione)


    Immagine multi-spettrale

    • Visibile, 0.4 μm – 0.7 μm
    • Infrarossa 8 μm – 14 μm


    Tecnologia visibile

    • RGB C-MOS
    • Risoluzione 1280 x 800


    Tecnologia infrarossa

    • Bolometrica
    • Elementi sensibili di misura: 19.200


    Soglia di allarme termico

    • Programmabile da 34.0 °C a 42.0 °C


    Accuratezza

    • +/- 0.3°C


    Altezza di misura

    • 1.000 mm (minima) / 2.050 mm (massima)


    Calibrazione

    • Automatica, tramite esclusivo sistema integrato a doppio riferimento infrarosso (brevettato)
    • Ogni riferimento è costantemente controllato da un dispositivo di misura testato al 100% su un setup di produzione tracciabile NIST e verificato con apparecchiature calibrate secondo gli standard accreditati ISO/IEC 17025


    Condizioni ambientali di lavoro

    • Ambienti interni, 15°C – 30°C
    • Umidità relativa < 80%
